PIC microcontrolador volumen Ajustador Program(Proteus 8 Stimulation) (2 / 4 paso)

Paso 2: Las conexiones.

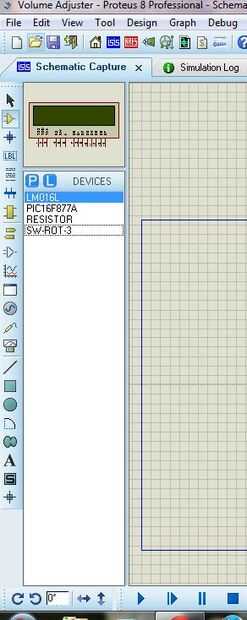

Abrir Proteus. En el modo componente, seleccione selección de dispositivos y buscar y haga doble clic en los siguientes componentes:
1.LM016L (16 x 2 pantalla alfanumérica LCD)
2.PIC16F877A microcontrolador (aquí me voy con 16F877A ya que es el microcontrolador PIC más común)
3.A Resistor o pote (valor = 10 kohmios).
4. SW_ROT_3 interruptor

Aquí vamos a usar el cristal incorporado con la frecuencia por defecto 8MHz.

He utilizado el interruptor SW_ROT_3 para evitar errores de punto de flotante.

Hice una conexión de 4 bits con el LCD ya que es más que suficiente para este programa.

Hacer las siguientes conexiones:
1 Coloque el PIC16F877A
2 en el lado derecho de ella Coloque la pantalla LCD.
3 en la pantalla LCD, conectar VSS gnd, VDD a + 5V y RW, D0, D1, D2, D3 a tierra (ya que es una conexión de 4 bits). V está conectado a + 5V a través de un resistor de 10K ohmios.
4 vamos a ir portB en PIC control LCD. por lo tanto, conecte RB1, RB2, RB4, RB5, RB6, RB7 a RS E, D4, D5, D6, D7 en la pantalla respectivamente.
5 Conecte los interruptores de SW_ROT_3 como se muestra.
