Paso 2: circuito

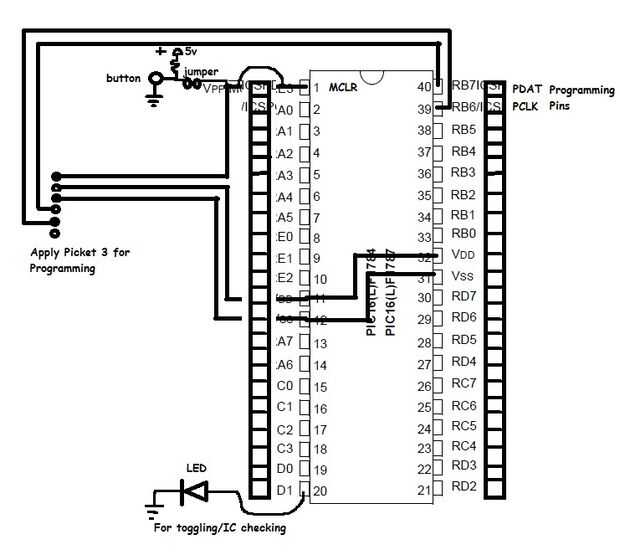

Las conexiones se describen en el cuadro adjuntado. Así que no dude en observar y preguntar donde no entiendes algo.
MCLR, Vdd, Vss, PDAT, PCLK se necesitan para programar que el IC y están conectados a una cabecera/conector macho que piquete 3 puede ser utilizado.
+ 5V DC deben aplicarse para que el PIC trabajar, recuerda NO más de 5 voltios. Dañarán permanentemente el IC.
LED es opcional su aplicación sólo para verificar si el IC de PIC está trabajando o no mediante un código de cambio.
Cabeceras de mujer están conectados con el jack de 40pin. Éstos se pueden utilizar en la conmutación de muchos programas.
