Pic16f72 uso de inversor de onda sinusoidal pura sin derivación central de transformador y sin transformador de HV

Finalmente el inversor de onda sinusoidal pura más confiable y esperado, es aquí para todos los miembros. (no dude en contactar con me @ hisham2630

Características:

INVERSOR O/P VOLTIOS: 230 V (+ 2%)
O INV./P FREQ: 50Hz

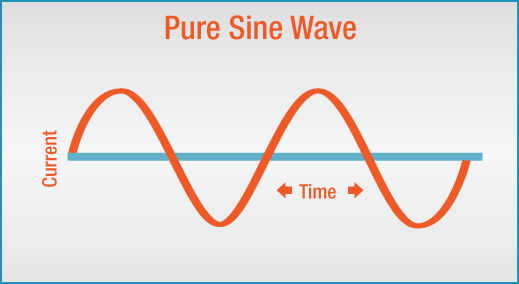

FORMA DE ONDA O INV./P: ONDA DE SENO

DISTORSIÓN armónica: < 3%

FACTOR de cresta: > 4:1

INV. EFICIENCIA: 90% para el sistema de 24V: > 85% para el sistema de 12V

RUIDO AUDIBLE: < 60 dB a 1 metro

PROTECCIÓN DE INV. /

LO BATERÍA CERRADO:

SOBRE EL CIERRE DE LA CARGA:

O/P CORTO CIRCUITO CERRADO:

LO de la batería: Pitido iniciar a 10.5V (un pitido en cada 3-SEC): INV cerrado abajo en 10V (5XBEEP en cada 2 seg)

SOBRE carga: Pitido inicial en 120% carga (pitido en cada 2 seg): INV. SHUT DOWN en 130% carga (5XBEEP a cada 2 seg)

INDICACIÓN DEL LED:

INVERSOR EN

LOW-BATT - FLASH DUURING L.B ALARMA - RESPLANDOR PERMANENTE DURANTE EL CORTE

SOBRE CARGA - FLASH DUURING O.L ALARMA PERMANENTE RESPLANDOR DURANTE EL CORTE

CARGA - FLASH DURANTE LA CARGA - RESPLANDOR PERMANENTE DURANTE LA ABSORCIÓN

PRINCIPAL - PRINCIPAL EN

Características del circuito:

MICROCONTROLADOR DE 8 BITS BASADO EN EL CIRCUITO DE CONTROL

FUNCIONAMIENTO DEL CONVERTIDOR PUENTE H

Cierre y detección de fallas de conmutación de MOSFET

ALGORITMO DE CARGA /

MOSFET basado en controlador de carga PWM SMPS -15 5-amp-amp

2-PASO DE CARGA DE PASO 1: MODO BOOST (LED FLASH),,, PASO 2: MODO DE ABSORCIÓN (LED ENCENDIDO)

VENTILADOR DE LA C.C. /

PARA ENFRIAMIENTO INTERNO DURANTE LA OPERACIÓN DE CARGA/INV

Y muchos más,,,
