Pic16f72 uso de inversor de onda sinusoidal pura sin derivación central de transformador y sin transformador de HV (3 / 4 paso)

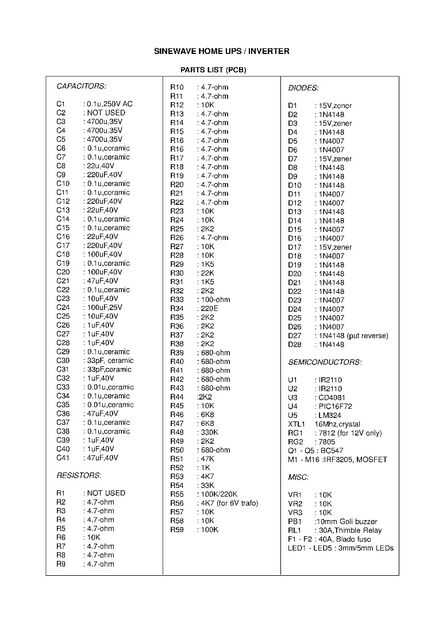

Paso 3: Lista de parte

reemplazar r55 con: 43k y r54 con: 12k

por lo tanto inversor va a apagarse en 11v.

HAY SÓLO UNO DE LOS PROBLEMAS QUE HE ENFRENTADO EN ESTE DISEÑO

USTED debe quitar la (22UF CAPCITOR) (su conectado del pin 1 al pin2) de cada IR2110,

SI ESTE CAPCITOR ESTÁ DISPONIBLE SU DOS IR2110 SE CALIENTAN RÁPIDAMENTE Y EL MOSFET

GOLPE, TEN CUIDADO, SOLO ELIMINARLO.
