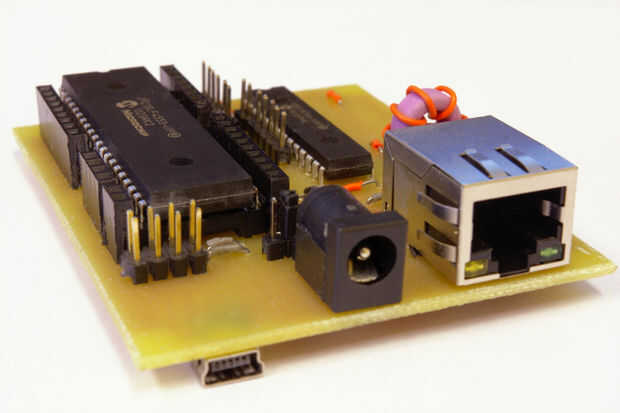

En este instructable voy a mostrarte cómo hacer su propio tablero del desarrollo PIC18 que cuenta con Ethernet y USB 2.0 de velocidad completa a un bajo costo.
Características:
La Junta de desarrollo está basada en un microcontrolador PIC18LF4553. El microcontrolador dispone de un USB 2.0 de velocidad completa (12Mbit/s) interfaz sin la necesidad de cualquiera de los componentes externo. Además, cuenta con 32KB de memoria de programa, 2KB de RAM y soporta un externo del reloj de 48MHz, que es opcional ya que también tiene un reloj interno de 8MHz.
El controlador de Ethernet ENC28J60 se utiliza para proporcionar conectividad de Ethernet al pensamiento la interfaz SPI microcontrolador. El ENC28J60 tiene un MAC integrado y 10Base-T PHY, 8KB de buffer RAM, soporta los modos Full y Half-Duplex y es totalmente compatible con redes 10/100/1000Base-T.
El microcontrolador no es soldado directamente sobre el PCB sino montado en un zócalo del IC. La ventaja de hacer esto es que cuando termines con el desarrollo del código y quieres hacer un prototipo, puede simplemente pop el microcontrolador hacia fuera y hacer un PCB nuevo con sólo los componentes que realmente necesita para su proyecto.
Porque el ENC28J60 necesita un 3.3V fuente función decidí el microcontrolador desde 3, 3V de alimentación también. Elimina la necesidad de dos reguladores de tensión y para el cambio de lógica entre el microcontrolador y el controlador de Ethernet. Eso significa reducir el costo de MAT y más espacio disponible en el PCB para otros componentes. Por otro lado la versión de LF de un microcontrolador PIC puede funcionar sobre una gama extendida de VDD de 2.0V a 5.5V, así que si tu proyecto necesita para funcionar a 5V en vez de 3, 3V al mover el microcontrolador de la Junta de desarrollo a un tablero permanente se puede alimentar de 5V si quieres.
La junta puede ser alimentada desde el puerto USB o desde una fuente externa de 4.5V hasta 12V aunque toma el poder. Tenga en cuenta sin embargo que el ENC28J60 puede elaborar 180mA así que si tratas a la Junta de una batería de 9V estándar puede tener problemas. La selección de la fuente de voltaje se realiza por un puente.
