PIC18 Junta de desarrollo con Ethernet y USB (1 / 5 paso)

Paso 1: Las partes

Para hacer la Junta de desarrollo tendrá las siguientes partes:

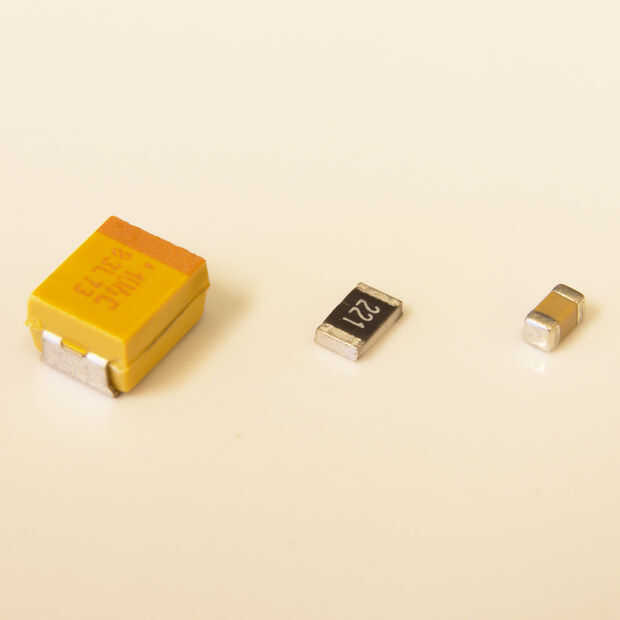

• 10 x cerámica SMD condensadores de 100nF (paquete0603 )

• 2 x condensadores de 10uF tantalio SMD (3528 paquete)

• 4 x condensadores 22pF cerámicos SMD (0805 paquete)

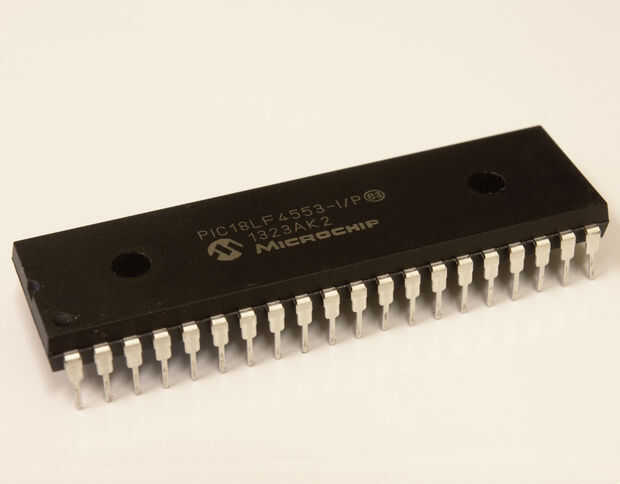

• 1 x PIC18LF4553 o PIC18LF4550 (PDIP paquete) - te recomiendo que uses un PIC18LF4553 ya que tiene 12 bits ADC (que es básicamente la única diferencia entre los dos). Los microcontroladores PIC18LF445x también son compatibles con la pensión pero tienen 24KB de memoria de programa en lugar de 32 KB.

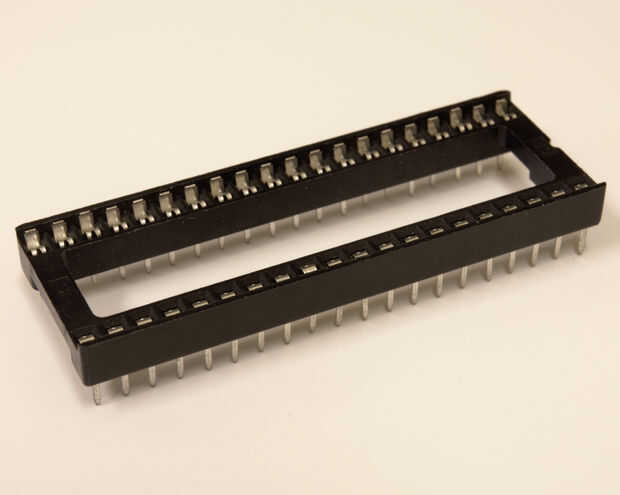

• 1 x 40 perno PDIP IC

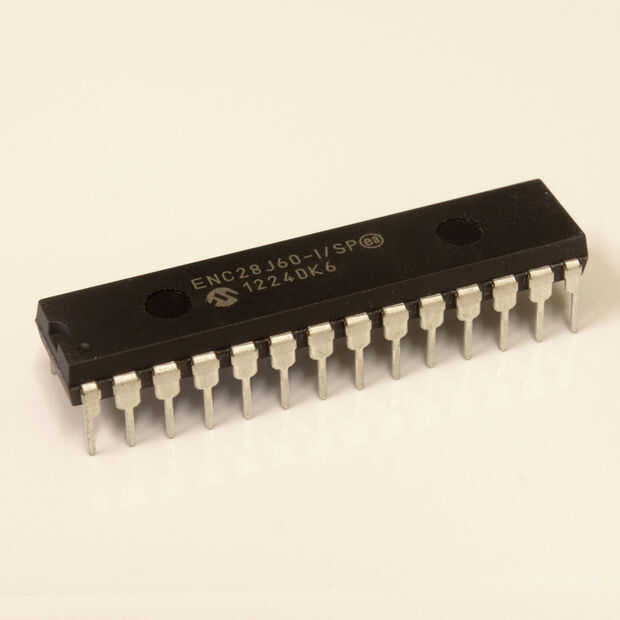

• 1 x ENC28J60 (SPDIP paquete)

• 1 x conector de RJ45 MagJack - particular he utilizado es este y su número de parte es MJF13T3L-KF06B3YG-0808. Si vas a utilizar un diferente uno la hoja de datos, compruebe en primer lugar, porque puede que necesite modificar los ficheros de diseño en ese caso. Por ejemplo, pude encontrar algunos HR911105A de eBay para muy barato, pero por desgracia si revisas el de hoja de datos de HR911105A no ' t tiene el mismo pinout. Seguro, que funciona pero tienes que modificar el diseño del tablero.

• 1 x DC Jack de cañón 5,5 mm (orificio)

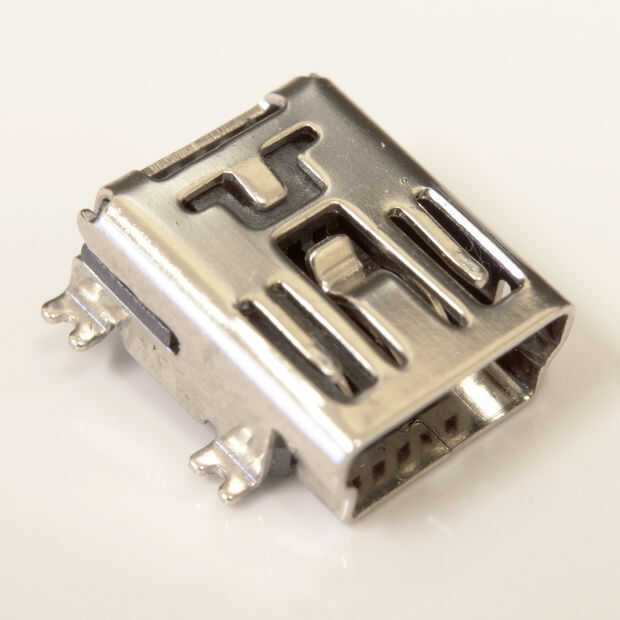

• 1 conector Mini-B SMD de x USB

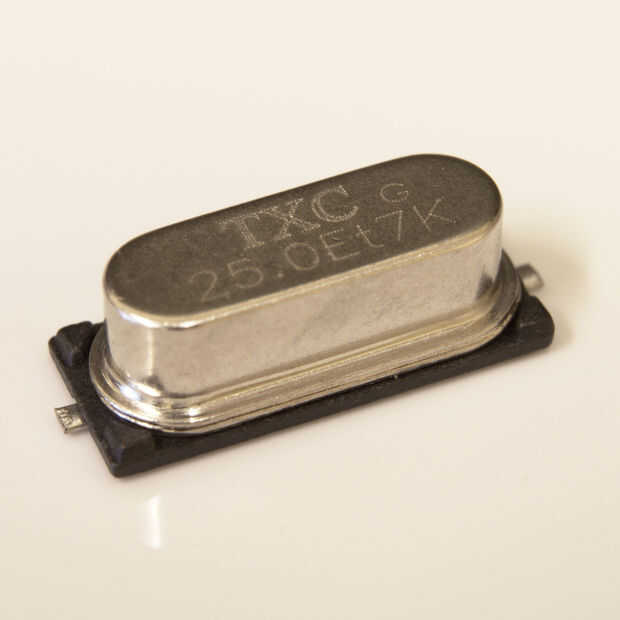

• 1 x 25 MHz XTAL SMD ( HC49/paquete)

• 1 x 8 MHz XTAL SMD ( HC49/paquete) - utiliza un XTAL pero cualquier XTAL de 8 MHz hasta 48 MHz funcionará.

• 2 x resistencias de 10 K SMD (0805 paquete)

• 8 x 100Ω resistores de SMD (0805 paquete) - tolerancia de 1% si es posible.

• 1 x 1,5 K resistencia de SMD (0805 paquete)

• 1 x resistencia de 2,2 K SMD (0805 paquete) - tolerancia de 1% si es posible.

• 1 x 120Ω Resistor de SMD (0805 paquete) - tolerancia de 1% si es posible.

• 470Ω resistencias de SMD (0805 paquete) 2 x

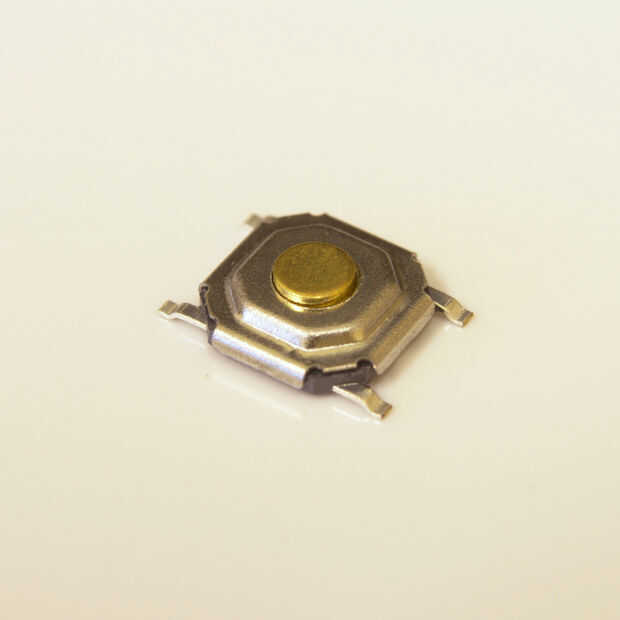

• 1 x interruptor momentáneo de SMD - el particular utiliza es esta, pero puede utilizar cualquier interruptor momentáneo que desea con la misma huella.

• 1 x grano de ferrita clasificado para menos 80mA (orificio) - si no encuentras uno que puede hacer uno usted mismo usando un pequeño toroide de ferrita y un pequeño núcleo sólido alambre (como hice yo). Cinco a seis vueltas es todo lo que necesitas.

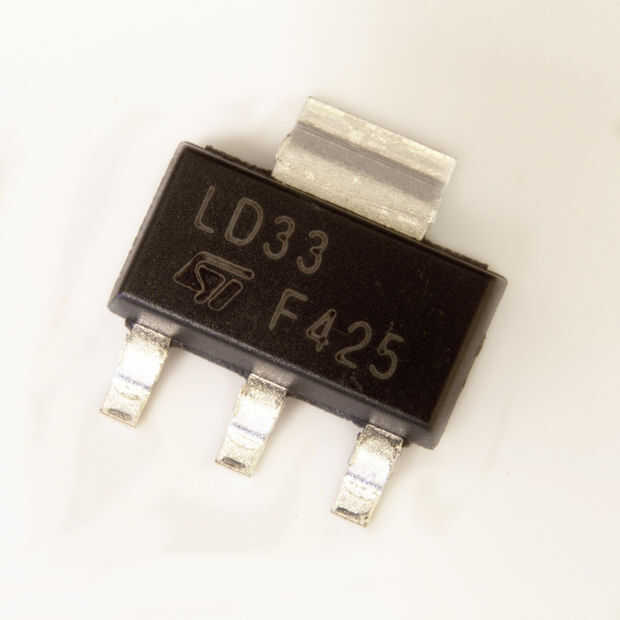

• 1 x regulador de tensión LD1117V33 SMD, también conocido como LD33 (SOT223 paquete)

• 1 x 2,54 milímetros (100mil) 40-pin macho jefe del Pin (orificio) - tendrá que cortarlo a pedazos más pequeños.

• 1 x 2,54 mm (100mil) 4 x 2-pin macho jefe del Pin (a través del orificio)

• 1 x 2,54 mm (100mil) 40-pin hembra jefe del Pin (a través del orificio) - tendrá que cortarlo a pedazos más pequeños.

• Cable de núcleo sólido a utilizar para los puentes de la PCB - para ajustar los orificios de la placa de cobre dentro del cable debe ser alrededor de 0.65mm (AWG 22). Un alambre de núcleo sólido más grueso leve también debería funcionar.

• 1 x PCB de 80x62mm - fotoresistencia o cobre pelado según el método de grabado que va a utilizar.

• 1 x puente de 2,54 mm (100mil) - lo mismo como los que se utilizan en placas base de ordenador.

Piezas opcionales:

• 4 x espaciadores separadores de latón hembra a hembra

• 4 x tornillos para los espaciadores

El MAT será unos 13€ a 15€ ($14,8 a 17 dólares) dependiendo de donde usted va a comprar las piezas. La mayoría de las piezas se puede encontrar fácilmente en eBay.
