PIC18F basado en 6 canales DMX transmisor (2 / 7 paso)

Paso 2: Diseño de la Junta

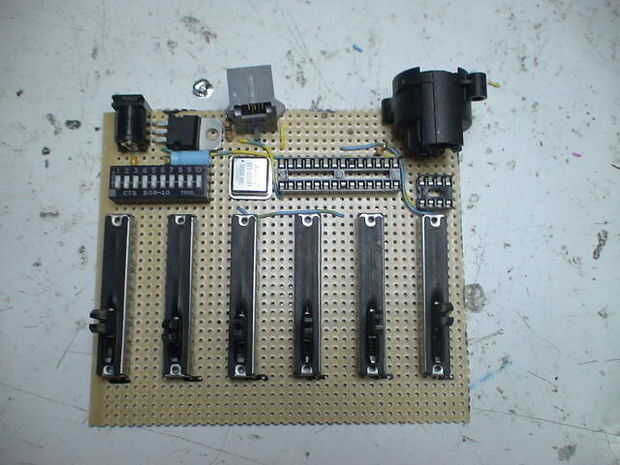

Quizás la parte más difícil es trazar la placa de circuito. Tenga en cuenta que algunas cosas tienen que ser, como el potenciómetro deslizante, receptáculos DMX, conector de alimentación, interruptor DIP ect. El RJ45 es para ICSP y no es necesario.

Mis macetas de diapositiva tenían 1,75" pista y espaciados los 0,75" aparte. En general es de 4.5 "x 4" x 1,5" alto en la espalda y 0.5" alto en el frente. Elegí la forma extraña porque no quiero nada del panel de montaje, quería todos los componentes conectados a la PCB.

No creo que mi diseño sea óptimo. El interruptor DIP es en un lugar incómodo que causó un poco de problemas al construir el recinto. Pero en general es bastante pequeño, que era la idea.
