Paso 1: El diagrama del circuito

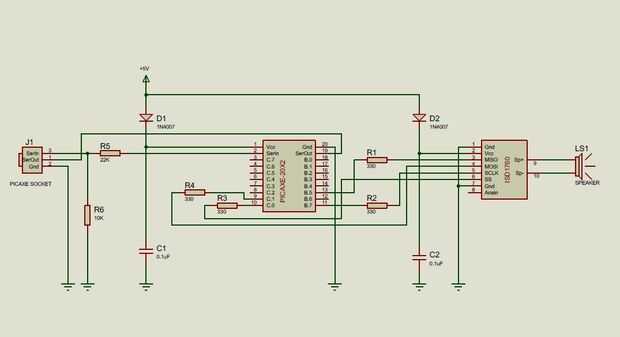

El diagrama del circuito se muestra en la imagen adjunta. El lector puede preguntarse ¿por qué utilizamos un PICAXE 20 X 2 con muchos pines extras cuando quizás un recuento inferior pin que c.i podría hacer? Esto es porque el 20 X 2 nos permite utilizar una versión simplificada del comando SPIOUT. Usando un 20 X 2 simplifica considerablemente el código. Para más información sobre esto ver el Picaxe programación manuales.
Una parte muy importante de este circuito es el uso de los diodos D1 y D2. NO tener la tentación de omitir estos. A primera vista parecen no servir a ningún propósito. Hay una razón muy importante que están ahí. Cuando primero es conectar ambos el ISD1760 y el PICAXE 20 X 2 a la misma batería, el PICAXE 20 X 2 dejar de trabajar y encontré no podría nunca programar otra vez. Soplé varios I.Cs de 20 X 2 (por $5 pop) antes de descubrir que sólo conectar ambos a la misma batería dañaría el 20 X 2. Sólo puedo concluir que el ISD1760 está poniendo algunos puntos desagradables en el riel de alimentación, aunque yo no era capaz de ver en un ámbito de aplicación. Determiné que usando baterías separadas con una tierra común o usando los diodos D1 y D2 para aislar la energía previene este problema.
También añadí resistencias R1 a R4 en cada una de las líneas SPI y chip seleccionar línea para proporcionar aislamiento aunque hablando estrictamente no necesita estos. La interfaz SPI consiste en las conexiones: SCLK - la línea de reloj, MOSI - maestro a esclavo en, MISO - Master en esclavo a y SS - esclavo seleccione o a veces también llamado CS - Chip seleccionar.

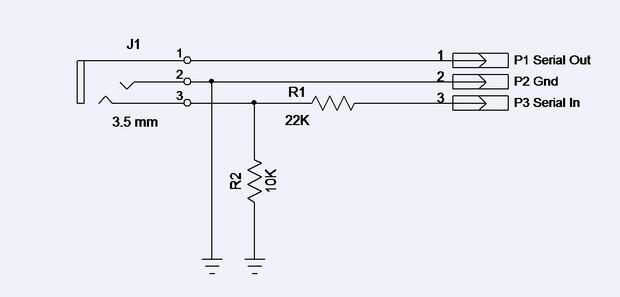

También se adjunta es el diagrama del circuito para conectar el conector de programación de PICAXE y un cuadro con los detalles que muestra cómo cablear es 3 clavijas en serie, serie a y tierra.
