Paso 2: Creación de un prototipo del circuito

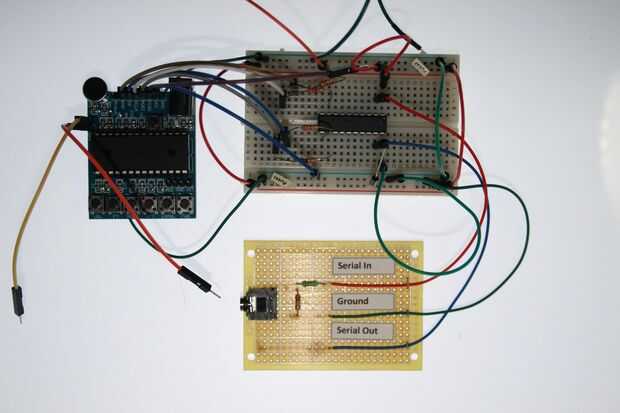

Para este proyecto sólo construí el circuito en un protoboard. En la imagen, verá que el ISD1760 está conectado a un C.I de PICAXE 20 X 2 en un protoboard utilizando macho a los cables de puente mujer.
Aquí el conector de programación junto con resistencias R5 y R6 son en un pedazo separado de proto-board que utilizo para conectar el cable PICAXE a cualquier protoboard. Puedes ver cómo esto se hace en la sección del diagrama del circuito de este instructable o sólo puede alambre a su gato directamente a la placa que desee.
Para alimentar el circuito sólo conectadas por un soporte de batería con 3 baterías de x AA y había alimentado la ISD1760 y alimentación de 20 X 2 a través de los diodos D1 y D2. Puede utilizar una fuente de alimentación de sobremesa también. Otra vez una parte muy importante de este circuito es el uso de los diodos D1 y D2. NO tener la tentación de omitir estos. Asegúrese de que tener estos diodos de aislamiento separando las patillas de alimentación 20 X 2 ISD1760 y PICAXE. Si no te será probablemente reventando su 20 X 2!
