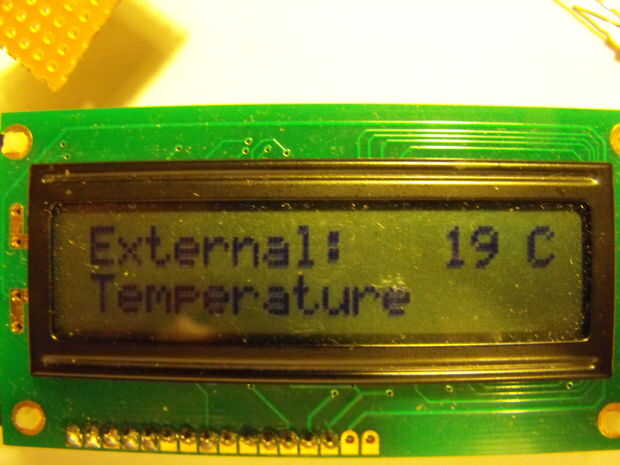

Este es un termómetro que hice para que nuestra autocaravana, para mostrar la temperatura exterior. Se basa en un chip Picaxe ya que son baratos y fáciles de usar.
Si se trata de un vehículo, vea este instructable sobre cómo regular el voltaje del regulador de voltaje.

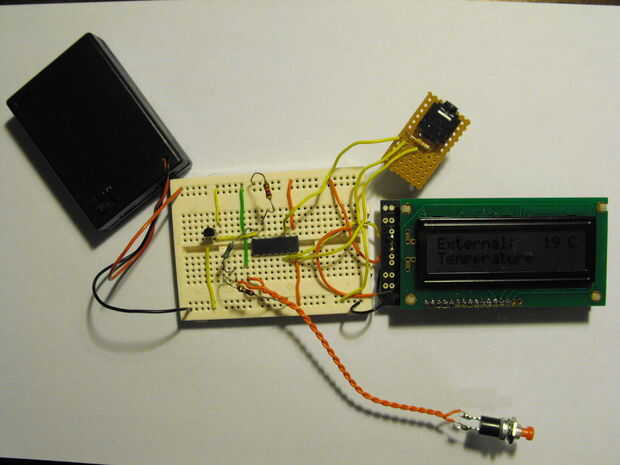

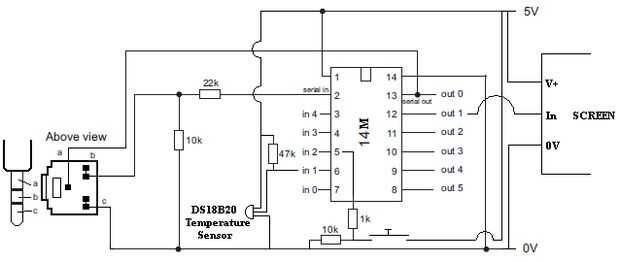

El circuito final y el diagrama del circuito se muestran imágenes a continuación o, si usted no es miembro, en las dos últimas páginas.
Se necesita:
Protoboard de X 1 (o usted puede soldar en placa verro, pero prueba en protoboard primero).
1 X Axe033 LCD displayo pantalla de LCD 2 x 16 como lo que se vende por
Instrumentos de Milford (6-111) con tablero de conductor
1 x 14 M de Picaxe (u otro chip picaxe, si utilizas uno diferente que se necesita para ver las conexiones)
Sensor de temperatura Digital X 1
1 cable de programación X picaxe
Algunos Consejo de Verro (estéreo conectores no funcionan en protoboard)
Resistencia de 2 x 10K
Resistencia de 1 x 22K
1 x 47K resistencia
Enchufe estéreo de 1 x 3,5 mm
1 X empujar a hacer cambiar
Batería de 1 x 4, 5V
Editor de programación de PICAXE
