PICAXE - plantilla Simple de programación (1 / 3 paso)

Paso 1: Programación circuito Jig

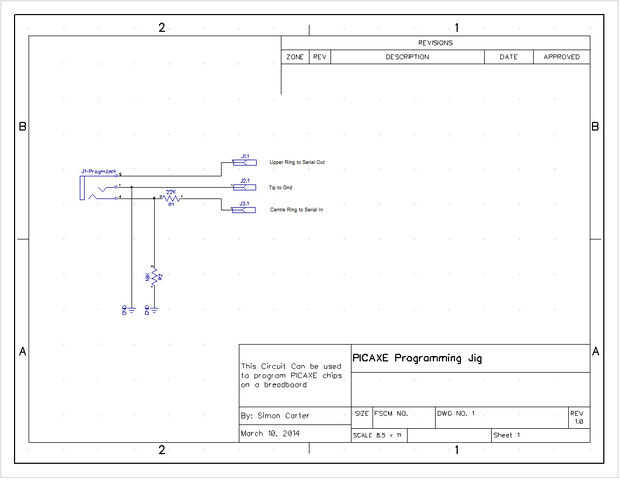

En el adjunto esquema vemos el simple circuito utilizado para la plantilla de programación. J1.1, J1.2 y J1.3 son los puentes que van desde la plantilla a la protoboard. J1, el gato programación es un conector estéreo de 3,5 mm.

Tenga en cuenta que en orden para su circuito operar confiablemente cuando está funcionando normalmente después de programación, es necesario tener la combinación de resistor de 22K y 10K conectada al serie en el pin o necesita conectarse un resistor de 100K del pin Serial PICAXE en tierra para que el Serial en el pin no está flotando. De lo contrario el circuito puede funcionar erráticamente.
