Paso 6: Construir
Paso 1 es cortar un agujero en la caja de plástico para la pantalla LCD en. Esto no es fácil hacerlo bien pero puedes hacerlo midiendo la pantalla LCD con cuidado, aplicando cinta adhesiva a la caja y dibujando el contorno de la pantalla LCD con cuidado. A continuación guíese por un cuchillo del exacto afilada y una regla de acero para mantener la línea recta para cortar el agujero en la caja. Retire la cinta terminada.
Paso 2 es perforar agujeros en la caja de enchufe, conector de sensor de temperatura y agujeros empernar los separadores y el circuito a la caja.

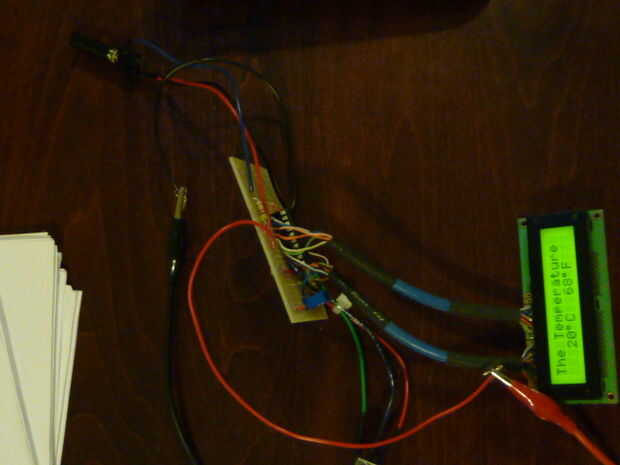

Paso 3 es soldar las piezas en el tablero del circuito y conectarlos según el diagrama del circuito. Usted puede instalar al conector de programación de PICAXE en la placa de circuito o en una cola de cerdo corta y luego pegamento caliente en un lugar conveniente en el cuadro para que no se mueva alrededor o accidentalmente corta nada.
Paso 4 es para conectar el LCD a la placa de circuito con cualquier cable multiconductor apropiado. He utilizado un par de trozos de chatarra de cable CAT5 pero casi todo funciona incluyendo filamentos individuales de alambre.
Paso 5 es para conectar el circuito gnd y + 5 a la toma de corriente y los cables de los circuitos a la toma de temperatura sensor asegurándose de que usted tenga en cuenta que pin se conecta a donde en el circuito. Del encogimiento del calor de usar la tubería en las conexiones expuestas.
Paso 6 es montar el sensor de temperatura dentro de un enchufe estéreo de 2,5 mm. Sólo Conecte los 3 pines del sensor a los pines 3 conexión en el enchufe y asegúrese de que corresponden a las conexiones correctas en el tablero de circuito. Aquí utilicé del encogimiento del calor para evitar que los pernos cortocircuitos. A continuación, atornille la tapa en el el tapón y llenar el extremo con pegamento caliente.
