Paso 16: Vero Junta recortes-diseños

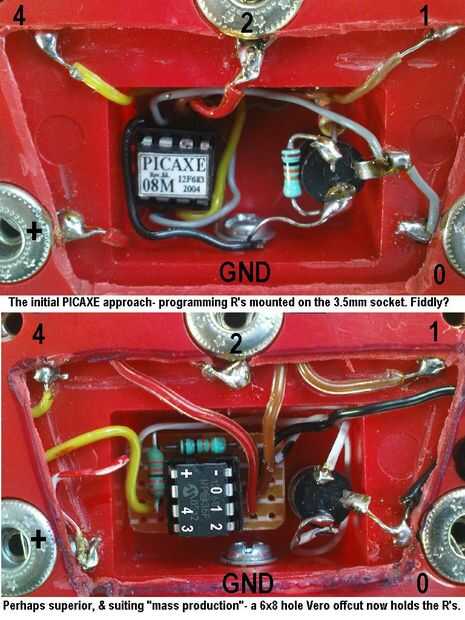

Aquí está la alternativa de montaje esquemas-ahora ofrecen la conexión adicional de Pin0, con fuente de tierra ahora con cable al perno pequeño. La toma PICAXE - 08M y programación resistencias tal vez el mejor montaje en un agujero de 6 x 8 astillas de Vero Junta. Simple BBROYGBPGW código de colores de los cables (0 = negro, 1 = marrón, 2 = rojo, 4 = amarillo) puede ayudar mucho cableado. Nota el cuadro inferior muestra claramente los agujeros no utilizados de PIN3, que entrada de un detector de IR Vishay TSOP 3 plomo (junto con la subida habitual resistencia.)
