Paso 13: Configuración y calibración
Probable que desea realizar estos procedimientos antes de colocar la placa de circuito en la caja para que pueda hacer ajustes o medidas y solucionar problemas.
1. Coloque un voltímetro de U8 patilla 2 (salida) para conectar a tierra. Ajuste R38 hasta medir 5,0 voltios. Nota Presione SW1 hasta que lo haya hecho. El circuito del LM317 es limitado a un máximo de 5,2 voltios por lo que no se dañará el circuito en condiciones normales, sin embargo si usted ha cometido un error durante la construcción del circuito podría ser tan alto como el voltaje del adaptador de pared que destruiría U3. También el resto de la calibración del circuito depende de un suministro de V 5.0.

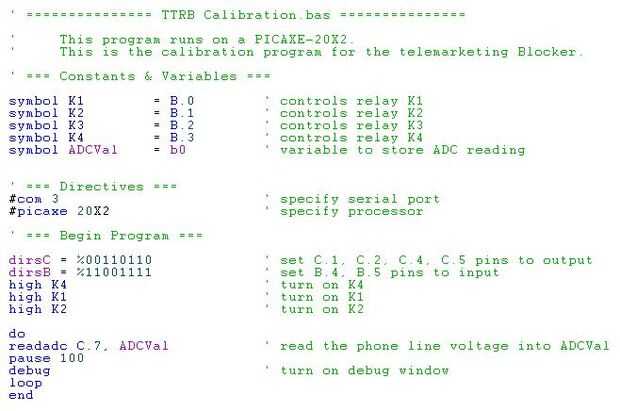

2. cargar el programa de calibración TTRB en el PICAXE. Presione y mantenga presionado el interruptor (SW1) durante la programación.
3. Coloque un voltímetro en R25 y ajuste R26 hasta mides 1,0 voltios.
4. Coloque un voltímetro de U7 pin 5 a masa. Ajuste R28 para 2,0 voltios.
5. observe en la ventana de depuración que el ADC de lectura es aproximadamente 100.
6. Levante su teléfono de casa es decir, ir fuera de gancho y observar que el ADC de lectura es de aproximadamente 140.
7. tenga en cuenta que en el programa de la ADC punto de decisión de lectura es de 120. Es < 120 es colgado y > 120 está descolgado. Si no alcanzan los valores aproximados de la ADC que usé, luego modificar el valor de ADC en su programa a uno que funcione para su línea telefónica.
8. a continuación levante su teléfono de casa es decir, ir fuera de gancho y dejar descolgado. Presione y mantenga presionado el botón "1". Ahora poco a poco ajustar R1 hasta que el LED1 encienda. A continuación ajuste R2 hasta que el LED2 se encienda. Su circuito de decodificador de tono está listo para detectar una entrada "1". Si usted está teniendo apuro el conseguir el circuito del decodificador de tono para responder, ajuste pot R8 porque este ajuste del volumen en el circuito de LM358N puede interferir en el circuito del decodificador de tono.
9. cargar el programa de Telemarketing bloqueador 20 X 2 en el PICAXE. Presione y mantenga presionado el interruptor (SW1) durante la programación.
10. pulsar SW1 y active el bloqueador. Grabar un mensaje corto en el módulo de 1820 ISD. Como "Pulse uno para hablar con Bob". En el módulo ISD1820, encienda la función de repetición.
11. Gire la maceta R9 y observar que el tiempo de retardo LED cambia mientras lo hace. Programe un retraso de tiempo a 1 hora y pulse el botón Set (SW3). Llame al teléfono de su casa con un teléfono celular y observar que K1 y K2 se cierran y que escuche el mensaje repetitivo en su teléfono celular. Ajuste pot R8 para una reproducción libre de distorsión cómodamente ruidosamente. Si la función de repetición no funciona temporalmente Desconecte el cable que va a jugar-E. Si el circuito se agote antes de que termine, simplemente llame a volver otra vez.
12. a continuación apagar la función de repetición en el módulo de 1820 ISD. Gire a la olla R15 totalmente hacia la izquierda, es decir, baje el volumen del altavoz a cero. Llame a su teléfono de casa con su teléfono celular otra vez. Después de oír el mensaje, oprima la tecla "1" en su teléfono celular y observar que enciende el K3.
13. ahora oirá un anillo de sonido en su teléfono celular. Ajuste R13 para un nivel de sonido confortable anillo. es decir, audible pero no muy fuerte o distorsionada. Nota no suba el volumen demasiado alto o el sonido puede dispararse los decodificadores de tono una vez en un tiempo y no quieres que eso suceda.
14. a continuación gire pote R15 en sentido horario hasta que oiga el sonido de timbre en su altavoz local. Ajustarlo a su gusto.
15. configuración y calibración está ahora completa.
