PICAXE - teléfono Telemarketing & Robocall bloqueador (8 / 15 paso)

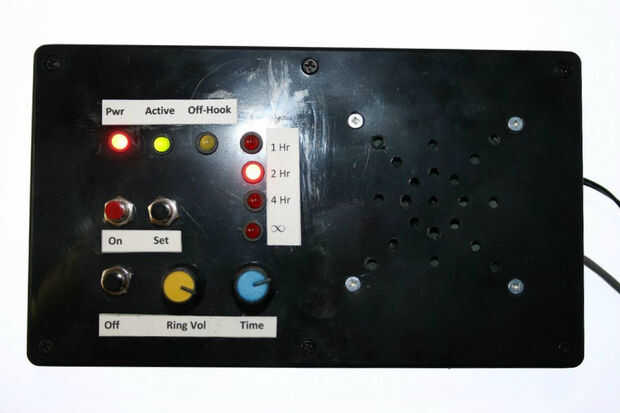

Paso 8: Lista de piezas

Lista de partes de circuito procesador:

PICAXE x 1 20 X 2 (Solarbotics)

1 módulo de grabador de voz x ISD1820 (Dx.com)

x LM358N 1 op-Amp

1 x 2N2222 transistor

1 x 3,5 mm estéreo

altavoz de 8 ohmios de 1 x 2,5"

1 x interruptor de botón (N.0)

5 x LED

potenciómetro de tablero montado de 1 x 20K

potenciómetro multivuelta junta montada de ohm 1 x 500

2 x 5K o 10 Potenciometro lineal k tabique hermético del Monte

resistencia de 1 x 1K

resistencia de 1 x 4.7K

resistencia de 3 x 10K

resistencia de 5 x 330 ohm

resistencia de 1 x 22K

1 x 20 pines zócalo de IC

zócalo del IC 1 x 8 pin

Circuito de la interfaz del teléfono línea lista de partes:

2 x 4N25 Optoisolator IC

diodo de zener 18V 2 x 1N5248

diodo 1N4007 x 1

condensador 1 x 0.47 uf 250V

resistencia de 1 x 1K

1 x puente del diodo DF 10M-2

resistencia de 2 x 330 ohmios 1/2 watt

2 x LED

resistencia 3 x 330 ohm

potenciómetro del tablero montado de 2 x 5K

2 x 1 uF 50V condensador de cerámica

condensador de cerámica 3 x 0.47 uF

transformador audio de 1 x 4TU016-RC 600:600 ohmios (Mouser, Sayal)

condensador electrolítico de 1 x 1 uF 16V

zócalo 2 x 8 pin del IC (para 4N25)

3 x relés HK19F DC5V de SHG (5V - DPDT) (Dx.com)

Lista de partes de circuito de decodificador de tono:

2 x decodificador de tono LM567 IC

zócalo del IC 2 x 8 pin

tablero de 2 x 20K montar el potenciómetro

4 x 0.1 uF

3 x 2.2 uF capacitor electrolítico

condensador electrolítico de 1 x 4.7 uF

2 x LED

resistencia de 2 x 330 ohm

resistencia de 2 x 10K

Controlador de relé y lista de partes de circuito de potencia:

diodo 1N4007 x 6

5 x LED

resistencia de 5 x 330 ohm

resistencia de 4 x 10K

transistor 2N3904 x 4

1 x relé de HK19F-DC5V-SHG (5V - DPDT) (Dx.com)

1 x interruptor de botón (N.0)

1 x interruptor de botón (Carolina)

condensador de 3 x 0.1 uF

condensador 1 x 470 uF 16V

potenciómetro multivuelta junta montada de ohm 1 x 500

resistencia ohm 1 x 270

resistencia ohm 1 x 240

condensador de tantalio 1 x 10 uF

condensador de tántalo de 1 x 1 uF

1 regulador de voltaje ajustable de x LM317 en TO220 paquete

1 x disipador para el LM317

Otros:

Proyecto caja de 1 x 1591ESBK Hammond (Sayal)

1 x prototipo Junta aprox. 16 cm x 9 cm (corte para caber en la caja si es necesario)

1 x pared Adaptador 9V a 24VCC, 500ma

separadores de 4 x 1/4" con rosca 4-40

8 x 4-40 1/4 "tornillos

4 x 4-40 3/8 "tornillos

tuercas 4 x 4-40

borne de tornillo de 4 x 2 pin

2 x 1/4" arandela de goma

2 x mandos de potenciómetro

1 x RJ31 precableado teléfono conecte con 4 pies de cable

30 AWG alambre abrigo del alambre

Cable de 20 AWG

Ataduras de cables

de la soldadura

disipador de calor compuesto

pegamento caliente

Etiquetas de papel
