PicLink RS232 controlador de desarrollo de bajo costo con ADC (1 / 5 paso)

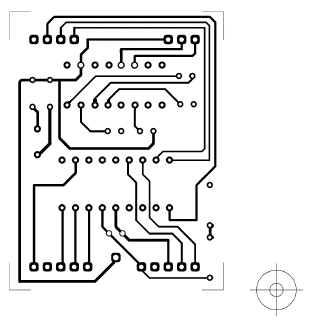

Paso 1: picLink fabricación de placa madre - capa inferior

Materiales de fabricación de circuitos utilizando DirectEtch

Transferencia de toner pape r, grabador respetuoso (2 oz el peróxido de hidrógeno mezclado con el ácido muriático de 1 oz) un pozo de plástico de agua (pan de sandwich o el envase 8" brownie), toalla de papel, guantes de plástico, envase de bocadillo (encontrado en el Dollar Tree dos por un dólar), lana de acero fina y una pequeña de acetona para quitar el papel toner"resista"imagen de la junta después del grabado. Usted necesitará una impresora láser o copiadora para transferir copias de las plantillas del circuito para el papel de transferencia de tóner. También sería más fácil es que se puede acceder a una laminadora como un laminador creativa GBC. El laminador creativa GBC hace produciendo doble caras tarjetas de circuitos muy fáciles ya que ambos lados de la platina se calienta uniformemente durante la transferencia de toner a la placa de circuito.

1 / 2oz cobre,. 032" grueso doble cara revestido de cobre placa de circuito se recomienda hacer este producto ya que puede ser cortado con un par de tijeras de trabajo pesado.

Corte un pedazo de tablero doble cara 55 mm x 45 mm entonces limpia ambas superficies con acetona y buff con lana de acero fina hasta un espejo se obtiene. Para obtener mejores resultados después de pulir los lados limpiamos con alcohol desnaturalizado o Marina estufa de combustible.
