PicLink RS232 controlador de desarrollo de bajo costo con ADC (3 / 5 paso)

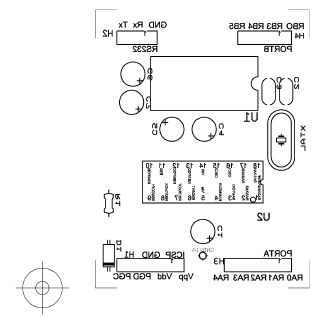

Paso 3: picLink ensamblaje de la placa madre

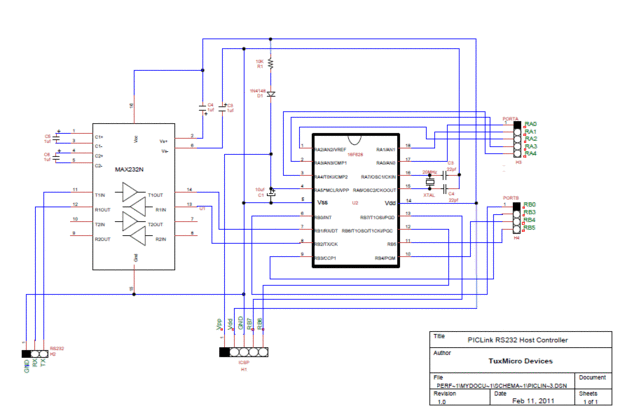

Obtener las piezas necesarias, armar y soldar componentes asegurándose de que componente lleva parte de alimentación cables de componentes encuentro donuts de rastro del lado superior. Esto es necesario sine vía de no están presentes por lo que estamos utilizando cables de componente como vía de. Soldadura en el lado inferior de encabezados por entonces parte de la soldadura. Probador de continuidad multímetro de uso para comprobar la continuidad de puerto a IC utilizando diagrama esquemático. Esta soldadura electrónica se recomienda con un soldador de 30 Watts que puede obtenerse en Wal-Mart o le ACE ferretería local. Soldadura de montaje de Kester 44 resina núcleo de soldadura 60/40 031 delgada se recomienda.

Lista de piezas

U1 1 MAX232N (Mouser - 595-MAX232N)
R1 1 K 10
C1 1 10uf (Mouser - 647-UVZ1E100MDD1TD)
U2 1 16F628 (Mouser - 579-PIC16F628A-I/P)
D1 1 1N4148
C3, C4, C5, C6 4 1uf 50v (Mouser-647-UVR1H010MDD1TD)
XTAL 1 20 MHz (Mouser-559-FOXS200-20-LF)
C3, C4 22pf 2
H1 1 ICSP
H3 1 PORTA
H4 1 PORTB
H2 1 RS232

H1-4 (Mouser-649-68000-420HLF).100 snap FCI tira de cabecera
