Pico de Arduino (2 / 5 paso)

Paso 2: electrónica

La parte electrónica es bastante fácil, incluso no es necesario ninguna habilidad para hacerlo, sólo sé cómo soldar.

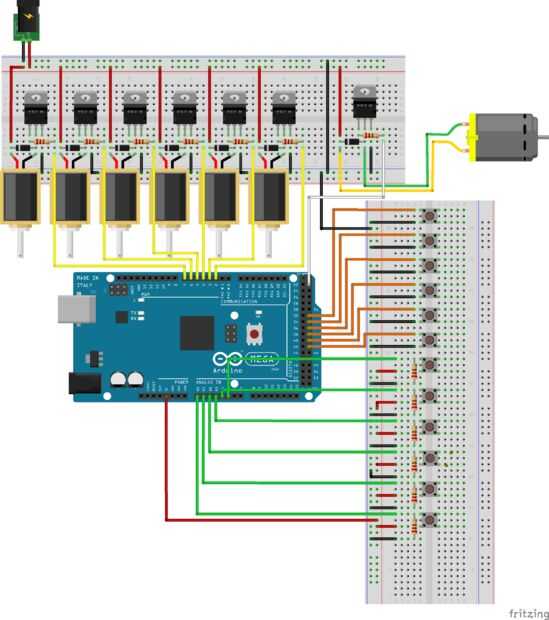

Alguna explicación sobre el esquema de fritzing:

  • Alambres verdes son para la encontrar. No hay realmente pulsador en los alambres verdes, sólo tienes que dejar que cada par de cables en la parte superior de la botella, cuando el líquido se hace contacto, se está deteniendo el flujo.
  • Naranja los cables están conectados a pulsador y pulsadores están aquí para decir a la arduino "tengo aquí una botella, vamos a fluir la cerveza '".
  • Cables amarillos están conectados a los solenoides. Solenoides necesita 12v dc a las obras, es por eso que necesitamos consejos para conducir con arduino!
  • Cable blanco sólo están conectados a la bomba de 12v, ha trabajar lo mismo que los solenoides.

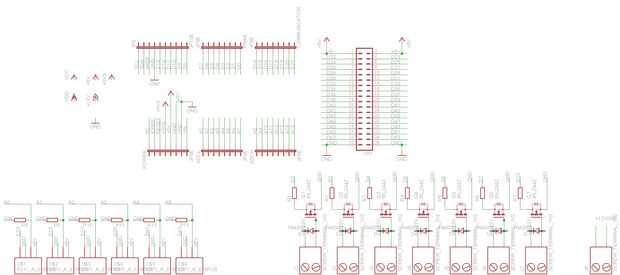

Alguna explicación sobre el esquema de eagle:

  • Este es el mismo que fritzing uno, pero no averiguar de los periféricos, sustituirlos por los enchufes.
  • Los enchufes RJ11 para conectar el captor de cada válvula: pulsador y congestionen.
  • Terminales de enchufes para conectar cada dispositivos de 12v.
