Paso 2: circuitos: Añadir social
El PDP-8/I era reputado tener el mejor social de minicomputadoras todos. El panel frontal no mostró sólo una dirección de memoria y su contenido, pero mucho más. Como que de sus 8 Instrucciones de la CPU se está ejecutando. Por supuesto, el panel frontal también le permite entrar y examinar los programas. Pero más a menudo, usa a solo paso a través de un programa o cargar uno nuevo.

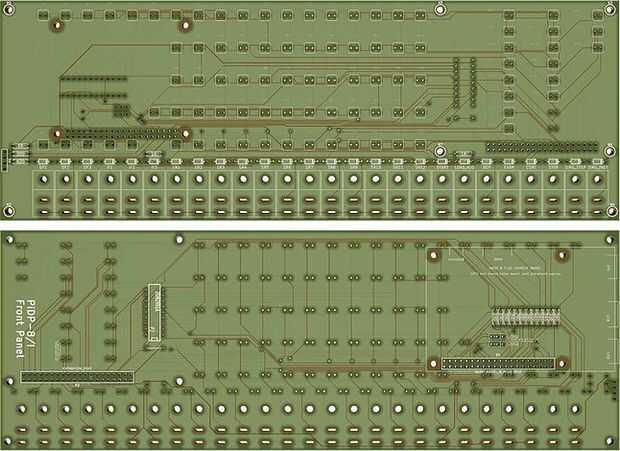

PiDP el circuito impreso es una réplica fiel, a escala 2:3 de la original. Lo que significa que tiene 89 LEDs y 26 interruptores a trabajar con. El Raspberry Pi está conectado a la parte posterior de la Junta del PiDP y eso es todo: no necesita mucho estos días para hacer una Minicomputadora.
Conseguir la tarjeta de circuitos: El proyecto de diseño Kicad puede descargarse aquí. Para producir su propio, enviar estos archivos Gerber a alguien como Seeedstudio o OSHPark. O, usted puede entrarme en contacto con si usted quiere comprar uno de mí por $15 (sin fines de lucro manía BTW).
Nota - Este Instructable describe cómo a ' su propio ' PDP-8. Es guía no un edificio para el PiDP-8 kit de réplica, que viene con su propia réplica interruptores, panel frontal acrílico y caso.
