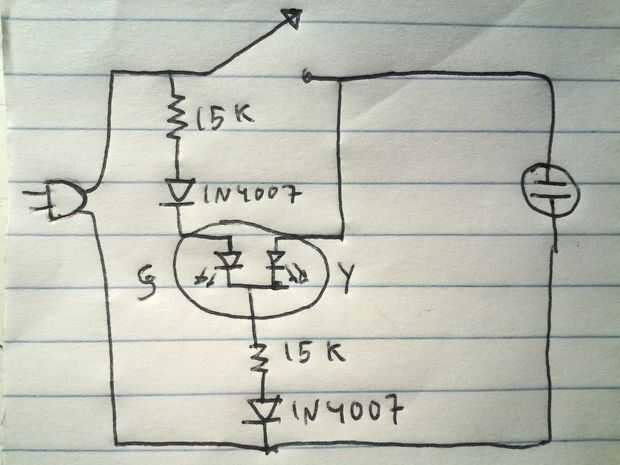

Paso 7: El circuito esquemático poco
no recuerdo de donde encontré el circuito (si alguien me puede ayudar con eso i alegre tanto) pero con unos pequeños cambios en los valores de las resistencias el circuito hace exactamente lo que quiero.
piezas que necesita
sólo algunos componentes, todos estos vinieron de la junkbox así que no tengo ninguna información sobre el valor del voltaje de los led bicolor (creo salvaje de un modo de telmex pero im no shure)
1N4007 diodo (x2)
15 KOhm 2watts, resistencia de la herida del alambre (x2)
un bicolor led, tengo un verde y rojo o un verde y amarillo uno que elijo el último
Cómo funciona
nada más simple que esto: cuando el interruptor está abierto la tensión de línea pasa por la resistencia k primero 15, el diodo 1n4007 y el lado verde de la bicolor condujeron, después de que va el otro resistor de 15 kohm y el otros 1n 4007 diodo a tierra
wuen cierras el interruptor, tle perezoso corriente ahora fluye a la amarilla (o roja si te gusta) parte de la bicolor led y 15k - par in4007 en conexión común de los led, el hilo neutro de la línea, alowwing la corriente a fluir a la carga utilizar, en caso muy el hierro de la soldadura
