Paso 10: Haga la Junta de botón
El último trabajo de PCB real que debemos hacer es crear la tarjeta de entrada de botón. Decidí hacer este tablero independiente para ayudar con la alineación de los botones en el montaje final. Un tablero secundario, más pequeño es más fácil de maniobra justo que la Junta de todo el proyecto.
Si te acuerdas de antes cuando hablé sobre el laser cut diseño que recordarán que mencioné comercialización 0,1" centros de los agujeros de botón. Viene muy bien ahora.

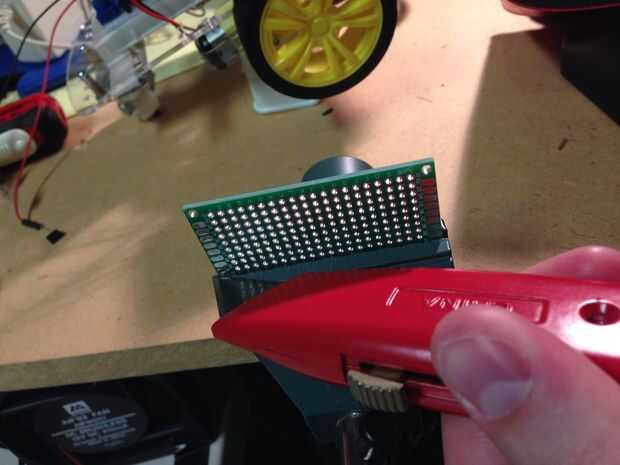

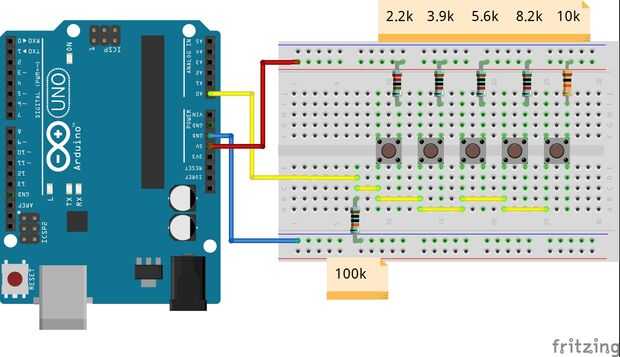

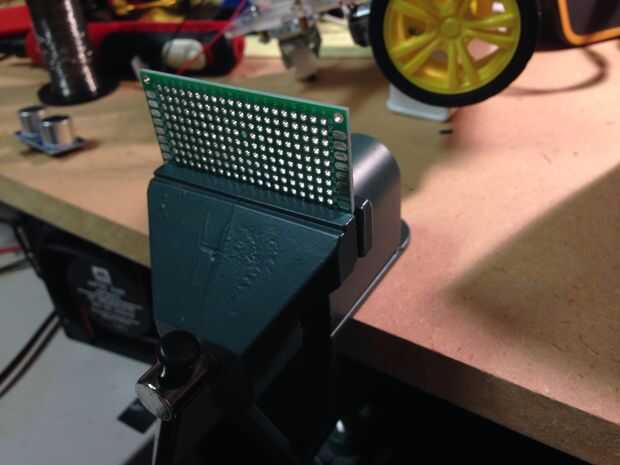

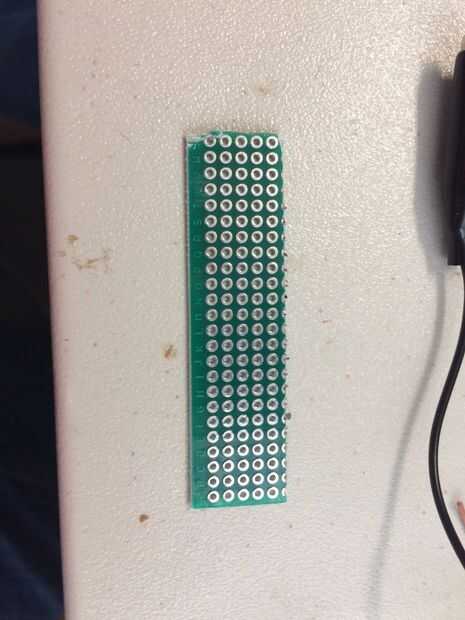

Cortar un trozo de tablero no tira PCB para el tamaño y la forma necesaria y luego coloque los botones de tal forma que alinee con los agujeros. Luego añadimos resistencias de diferente valor con el fin de crear una serie de divisores del voltaje que será leído por el pin analógico solitario que estamos utilizando. Adjunto un diagrama de Fritzing que muestra el concepto ya que no consigo una buena foto de mi cableado final. Usted puede también ver el instructable vinculados a continuación si necesita ayuda para conceptualizar lo que estamos haciendo aquí.
Una vez hecho esto con esta placa, prueba introducirlo y luego conectarlo a la PCB con el alambre. Conecte el lado de tierra de la resistencia de 100kohm a GND en el PCB. Conecte V + de los botones a los 3.3V regulada salida de la baratija Pro. Conecte el "botón" de la resistencia de 100kohm a la entrada analógica de su elección.
