Paso 11: Añadir el interruptor de límite
Ahora instale el interruptor de límite que servirá como nuestro interruptor que enciende la caja cuando está establecido.

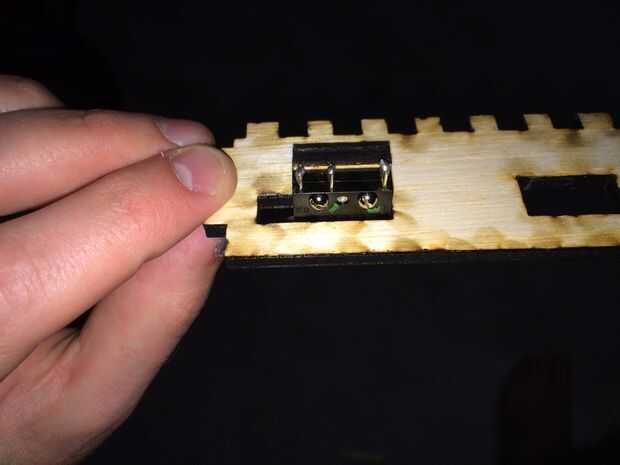

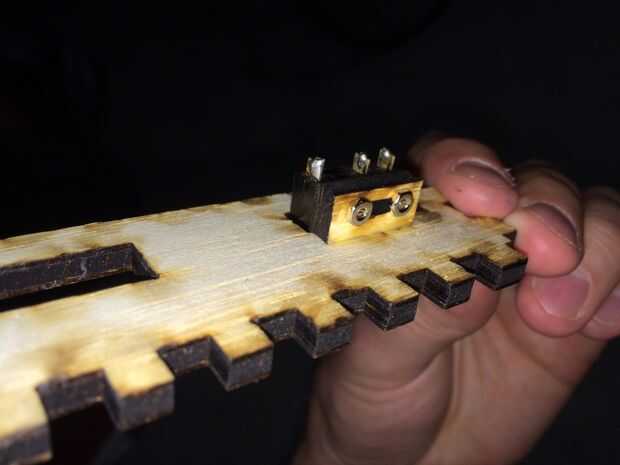

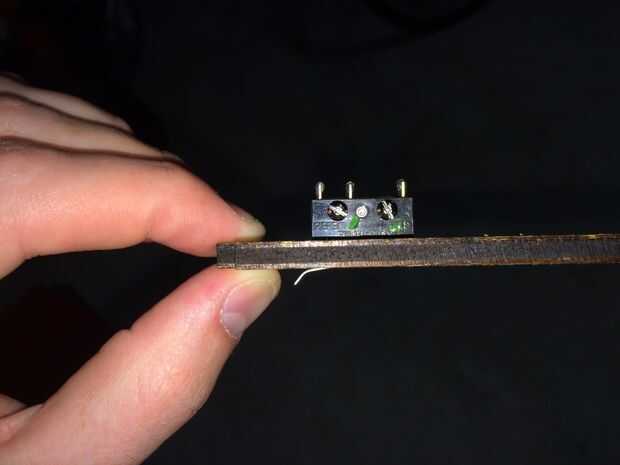

Primero vaya la cabeza y pegue o atornille en su lugar. La T forma/ranurado trocito que corte en el cortador del laser es el soporte de a que esto adjuntará. Puede que necesite modificar esta pieza en su diseño y no tengo un número de parte para darle a esta carrera. Pegue el soporte en forma de T en la ranura en la parte inferior de la caja, dejar secar 30 minutos. Luego pegue o atornille el tope en su lugar. Doblar el brazo del interruptor de nivel cuidadosamente tal que sobresalga lo suficiente como para activar cuando se establece en una superficie plana.

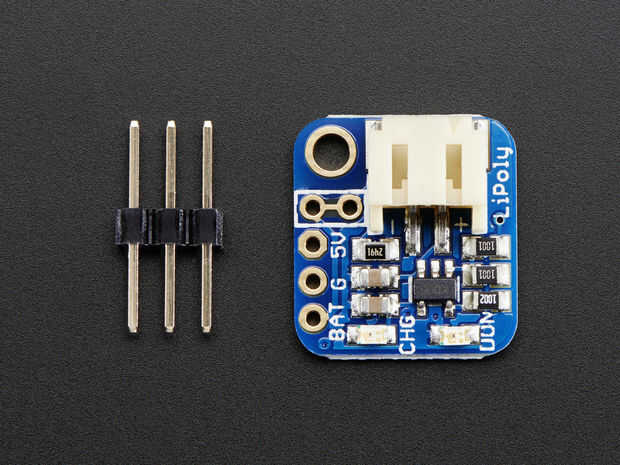

Ahora para la conexión eléctrica. Comienza por cortar el rastro en el LiPoly como resaltado en la imagen de arriba. Esto matará la energía de la batería cuando el circuito se rompe (por medio de nuestro switch).
Ahora COM (común) del interruptor de límite a uno de los pads de soldadura de la soldadura. Luego de la soldadura NC (normalmente cerrado) del final de carrera a la otra plataforma de soldadura.
Con esta configuración cuando el interruptor no esté siendo presionado, también conocido como llevando a cabo, el interruptor estará cerrado, completando el circuito y el suministro de energía de la batería. Cuando se establece el cuadro de y se presiona el interruptor de límite entonces abrirá el circuito, interrumpiendo la energía. Easy peasy.
