Paso 6: Prepare el PCB

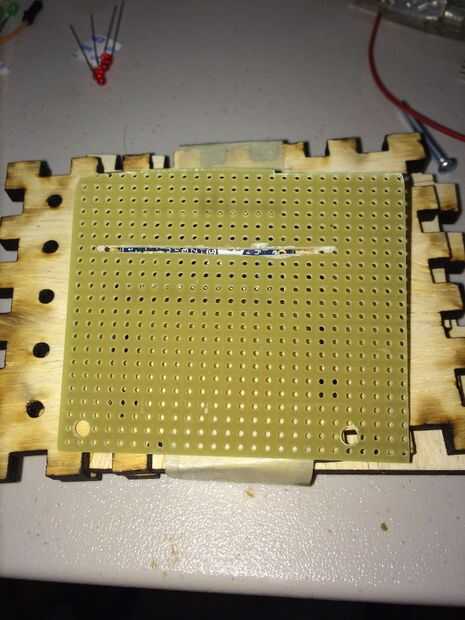

Corte la tabla de la tira hasta el tamaño para caber en la caja mientras todavía me da el máximo PCB bienes raíces para trabajar con. No hay mediciones directas, solo globo ocularlo! Será necesario determinar donde colocarás el Pro-Abalorio en el tablero y cortar las tiras entre las clavijas, de lo contrario tendrás montones de cortos circuitos. Usé una rueda de corte en mi dremel para quemar a través de la PCB completo + trazas en cuestión de segundos.

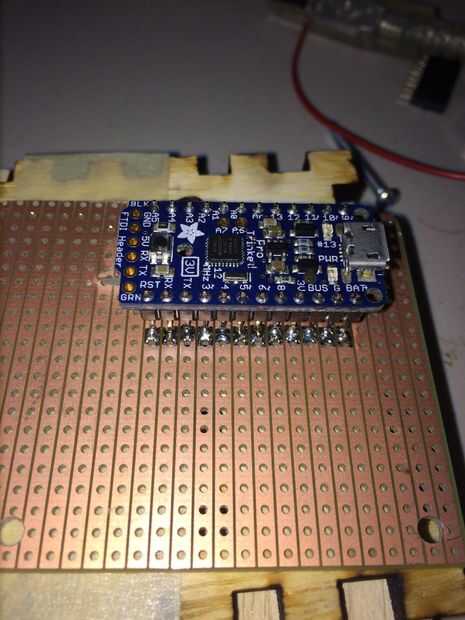

A continuación, la soldadura en los pernos de encabezado en el Pro - abalorio y luego la baratija Pro a la PCB. He elegido para que los rastros hacia el exterior de la caja (solo lado PCB) tenemos la cabecera lleva palo de pins a través de tan poco como sea posible para ayudar a eliminar cortocircuitos contra el LED debajo.
