Paso 7: Soldar los LEDs

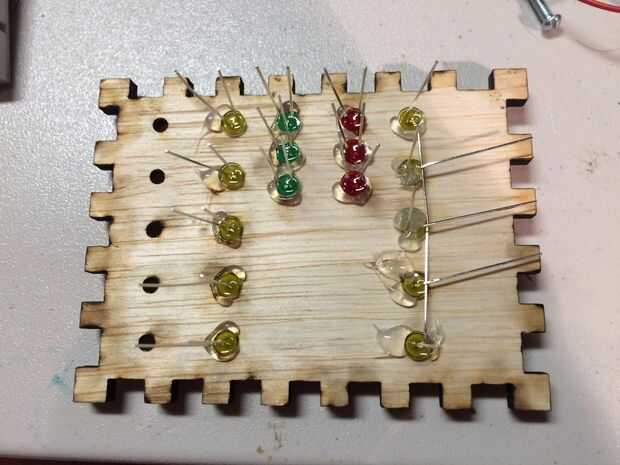

A continuación tienes que soldar entre sí (-) cátodo de cada LED para los otros LEDs en la misma columna. Si se les pegan en la derecha se trata de simple como puedes doblarlas todas abajo en una fila y soldarlos en uno al otro.

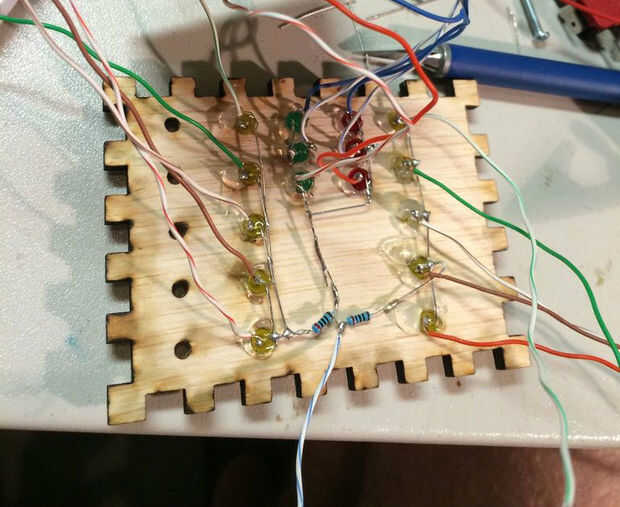

Puesto que la "selección" amarillo LED sólo se enciende uno a uno para cualquier columna dada podemos utilizar una resistencia limitadora actual por columna. Seguir adelante y soldar una resistencia de 200 ohm a cada uno de los cátodos comunes que acaba de crear en las dos columnas de LED amarillo y soldar entre sí en sus otros extremos (esto será el lado de tierra).
El rojo y verde LEDs de "puntuación" pueden tener múltiples LEDs en al tiempo en cada columna así para mantener el mismo brillo y corriente en cada LED de cada LED necesita su propio resistor limitador actual. Lo haremos en el siguiente paso. Por ahora, suelde los ánodos comunes que acaba de crear en cada una de estas columnas en el lado de tierra de las resistencias de ohm dos 200 de las columnas amarillas.
Ahora cada LED se necesita estar conectado a la baratija Pro por su ánodo. Vaya por delante y la soldadura en pequeños trozos de alambre del ánodo de cada LED independientemente. Dieciséis en total. Soldadura el cable como cerca de la base de cada LED que puede que nos puede mantener este proyecto fina y reducir la posibilidad de corto circuito.
Ahora recorte todo exceso lleva LED.
Consulte el cuadro y sus cajas de texto si usted está confundido.
