Piezas de montaje en superficie de soldadura (3 / 3 paso)

Paso 3: pruebas

No una puerta es el más simple circuito 555 que conozco, así que vamos a construir uno para ver si el chip funciona.

Se necesita:

  • El 555 soldado que acaba de hacer
  • Protoboard
  • Pote de 10 K
  • LED rojo
  • LED verde
  • 2 - resistencias 330-560 ohmios
  • 5-9 voltios de alimentación o batería

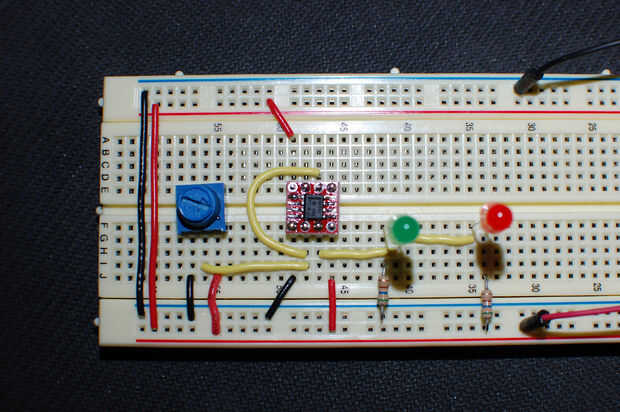

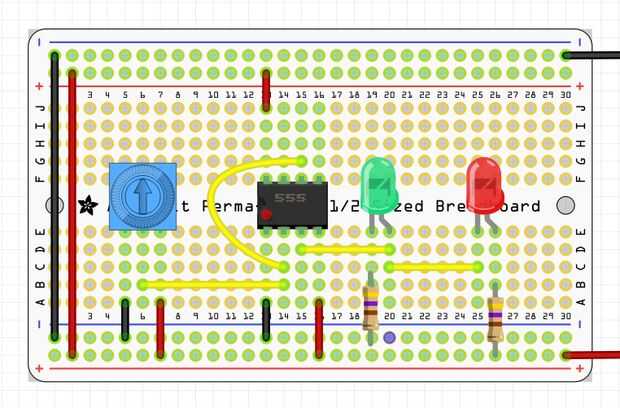

Construir el circuito como se muestra en la foto y el diagrama.

Al girar el bote hacia el lado de tierra la tensión de entrada será baja y el LED rojo debe encenderse.

Al girar el bote hacia el lado positivo, el voltaje de entrada será alto y el LED verde debe encenderse.

El tercio medio del recorrido es espacio muerto, llamado histéresis, esto es lo que esperábamos encontrar.
