Paso 3: Iniciar con la pieza de triángulo solo: Moniamond
He utilizado diseño AutoDesk 123D. No tengo ninguna experiencia real de CAD. Hubo mucho ensayo error en este proceso. Era un buen proyecto para familiarizarse con la herramienta. Yo omitir todos los errores que hice y sólo cubren el proceso final que a mi me funciono.
Empecé con una polilínea crear el triángulo principal. Me aseguré de escriba valores para las longitudes de línea (17 mm). Como me mudé a la segunda y tercera línea del triángulo, también especifiqué el ángulo (60 grados) con la longitud.
Una vez que esta forma básica, lo copió y lo moví hasta el eje 2 mm. El triángulo que quedó en la base era escala del 80%. Decidí escalar un poco más que necesario ya que mis medidas eran de una regla y no pinzas. Esto dejaría un pequeño surco más grande en las piezas de recambio que les permite todavía caben en el tablero de juego, incluso si las mediciones no eran perfectas.

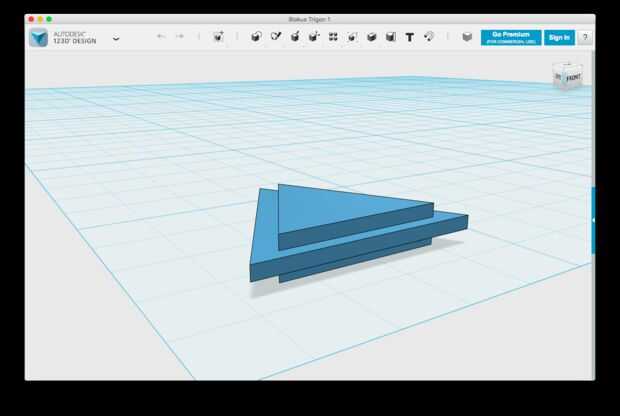

Entonces sacó cada uno de los triángulos 1 mm para el eje z. Al mover el triángulo más grande hasta 2 mm en lugar de sólo el 1 mm requerida, mantienen los dos sólidos separados. Esto me permitió copiar el más sólido y hasta 3 mm, o en la parte superior la forma de prisma triangular más grande.
Luego me mudé los sólidos de prisma triangular de dos abajo 1 mm tuve 1 pieza, la pieza de triángulo único. Esta pieza solo triángulo se convirtió en el elemento básico para todo el resto de las piezas de recambio.
Imprimí esta pieza y había probado en mi tablero de juego. Cabe, por lo que seguí haciendo más piezas.
