PiFace LED persiguiendo luces frambuesa Pi (1 / 5 paso)

Paso 1: Calcular valores de resistencia

Si simplemente conecta el LED directamente a las salidas en su PiFace es probable que los queme enseguida así que lo primero que debemos hacer es calcular el valor de la resistencia será necesario en tu circuito. La resistencia aumentará la resistencia en el circuito antes de lo LED y detener la corriente toda alcanzando el LED.

En mi caso estoy usando un LED de 3mm que tengo ahí, las cosas importantes que necesitamos saber son

Tensión de alimentación (V) - 5V (esta es la energía proporcionada por el Pi)
Tensión directa del diodo (V) - 1.8 (el voltaje del LED, esto debe escribirse en el paquete venían en)
Diodo Forward actual (mA) - 20 (la corriente del LED, esto debe ser escrito en el paquete que vinieron en)
(Los dos valores en negrita son valores que debe proporcionar, los dados aquí son para el LED que estoy usando)

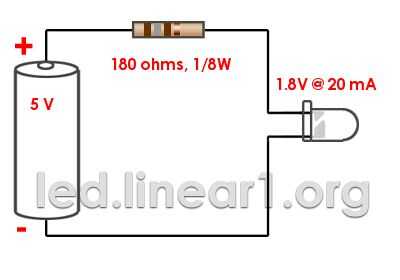

La forma más sencilla de calcular la resistencia que se necesita es usar una calculadora en línea de la resistencia. En mi caso la calculadora sugiere que usar un resistor de 180 ohmios, usted puede conseguir lejos con usar un resistor con un valor mayor pero no recomiendo usar uno con un valor inferior.
