Paso 2: Una explicación rápida de protoboard

Usando un protoboard es una gran manera de rápidamente/temporalmente construir un circuito sin necesidad de soldadura cualquier cosa. Cada uno de los grupos de agujeros puede considerarse como los cables y cada hoyo como un punto de soldado en el cable. Todas las conexiones del componente tiene que ir de un grupo de agujeros al otro tal y como se suelda un cable de cada componente.

En un protoboard normal que tendrá dos columnas de agujeros significado generalmente para las conexiones de positivas y negativas a la fuente de alimentación, estos son los agujeros sólo en el tablero que están conectados verticalmente, el resto de los agujeros se conectan en filas con un hueco en el centro, las filas no están conexión a través de esta brecha.

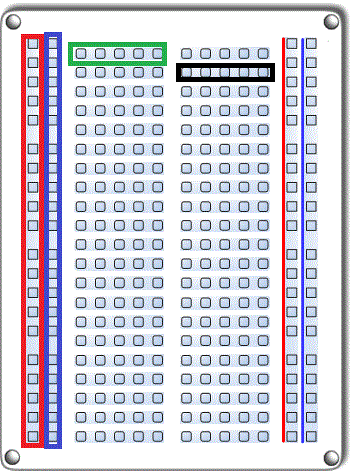

En el diagrama de un protoboard arriba que usted puede ver que he dibujado cajas alrededor de dos columnas de pernos que están conectados juntos y dos filas de pines.

En la segunda imagen vemos un solo LED simple protoboard el circuito, asumir que el collum rojo está conectado al borne positivo de un bateador y el verde al negativo. Se puede ver el LED tiene una terminal en una fila y otra terminal en segunda fila, este LED conecta las dos filas juntos. Las dos filas entonces están conectadas a las columnas negativas y positivas completando el circuito.
