Paso 1: Cómo empezar
La idea aquí es simple, a su vez uno de pin de gpio de la Raspberry Pi en vía software para activar el control remoto que a su vez abre la puerta. las normas que me dio para este proyecto fueron que debe ser fácil de usar, requieren la menor cantidad de componentes componentes y ser confiable.
Hardware
Podría han fue por el camino de la evocación de un circuito a medida y piggybacking en el mando a distancia pero que significaría limitar su uso a ese remoto específico. la opción más fácil y más barata en realidad era utilizar un tablero de arranque relé. Con una placa de relé doble cuesta unos $6 y tener la opción para controlar un segundo dispositivo hasta 10A es un nobrainer.

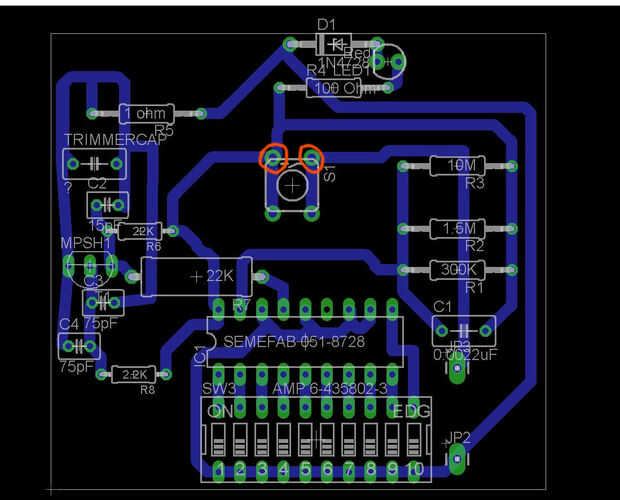

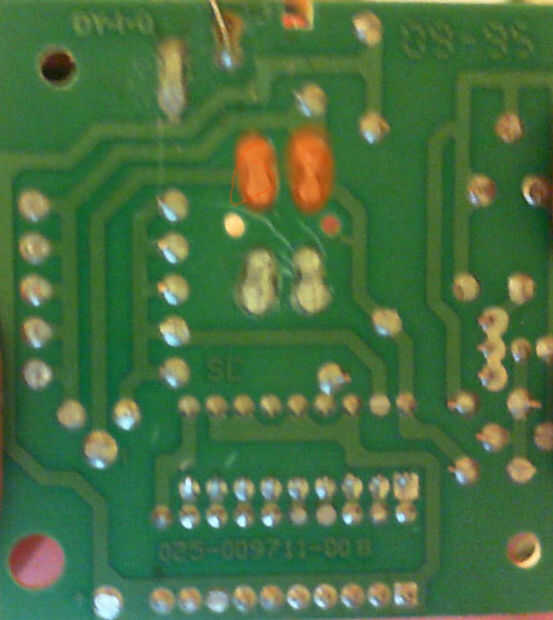

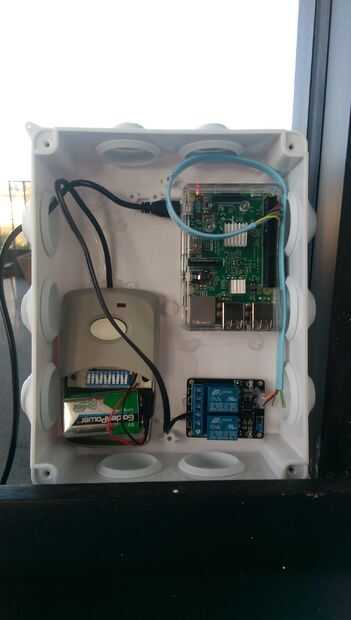

Poner todos juntos es, en su mayor parte, bastante directo. El relé esencialmente reemplaza el botón del mando a distancia, por lo que siguiendo las huellas de los controles remotos PCB y soldar los cables a los dos cojines que lo contrario serían puenteados por el botón (marcado en color naranja en las fotos) y luego conectar los cables a los conectores de la placa de relé normalmente abiertos efecto estoy evitando el botón. frambuesa pi conectan dos cables GND y 5v y el GND respectivo 5v(VCC) pins del relé. el tercer cable va desde uno de los pines gpio del PI uno de los pasadores IN1 o IN2 función que relé esté con al control remoto. el pin gpio debe ser uno de los pasadores hacia abajo como el relé funciona tirando de la tensión del perno a 0v y no mediante el suministro de la clavija con un voltaje que es un poco contra-intuitivo, pero hay buena razón para esto que no entrar. con esto el hardware es bonito mucho terminado sólo para ponerlo en un recinto agradable y suministrar la energía. en este caso el control remoto funciona a 9v para que su original batería 9v pp3 batería se utiliza. la frambuesa pi es alimentada a través de su fuente de alimentación 5v estándar micro usb.
fuente de pcb diseño foto http://www.eevblog.com/forum/chat/semefab/msg28960/#msg28960
