PiGranate - frambuesa Pi 3 Portable (1 / 11 paso)

Paso 1: Materiales y Herramientas

En esta lista están todos los materiales utilizados finalmente en el portátil, ya fueron usados varios más, finalmente no terminaron instalados en el proyecto.


Herramientas:

  1. Cautín (representatividad eléctrico), estaño, pasta para soldar
  2. Dremel
  3. Atornilladores
  4. Tip Top
  5. Multitester
  6. Alicates
  7. Impresora 3D

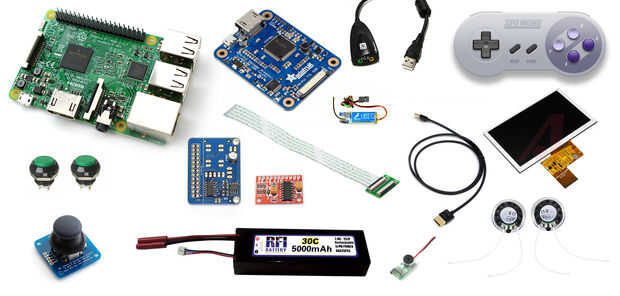

Partes:

(Adafruit.com)

  1. Frambuesa Pi 3 (u otro) y microsd de más de 8gb.
  2. Decodificador HDMI TFP401 pecado pantalla táctil)
  3. De cable extensión CPF 40 Pin
  4. Pantalla TFT 5 pulgadas 800 x 480)
  5. Joystick Analogo 2 axis
  6. adaptador Cupcade PCB
  7. Control de SNES
  8. Interruptor Deslizante (SPDT)
  9. 2 x altavoces Metal (0.5w 2w o)
  10. 2 x Boton de Panel de 16mm (Rojo y Verde)
  11. UBEC 5v 3A (Buck)
  12. Cable HDMI Slim
  13. Cables Jumper Hembra (20)

(Otros)

  1. Adaptador de Audio USB
  2. Amplificador estereo 3W PAM8403
  3. Batería de RC LiPo 7.4v o superior con más de 2A (En este caso es de 5A)
  4. Cargador de LiPo RC para la batería
  5. Enchufe adaptador decano (o cual sea la entrada de la batería)
  6. Cable extensión jst xh para lipo (depende de la batería, en este caso, la batería 2s = 3pin)
  7. Interruptor Deslizante DPDT
  8. Alarma de Bajo Voltaje (zumbador)
  9. 2 Botones Táctiles (interruptor del tacto)

Materiales:

  1. Cables (Idealmente bueno, 30awg o más) (varios metros)
  2. Tubos Termocontraibles
  3. Pegamento epoxico
  4. Gotita
  5. Elásticos
  6. Tornillos #4 3/8
  7. Tornillos #4 1/2
  8. Tornillos #6 3/8
  9. Ratón y Teclado para la configuración inicial de Retropie

Extras de terminación:

  1. Plástico termoformable PAI 3mm
  2. Pintura Tamiya PS
  3. Cartilla de
  4. Laca acrílica Krylon
