Paso 7: Desarrollo (Audio y Video)
VIDEO

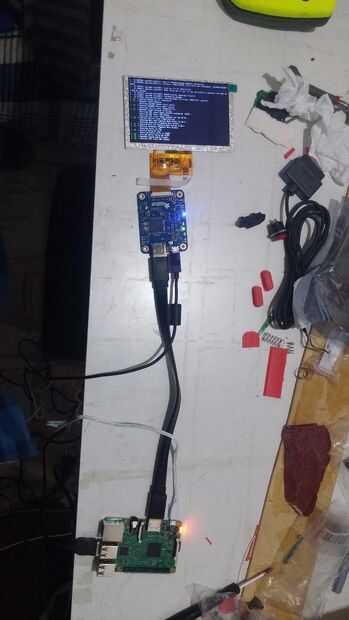

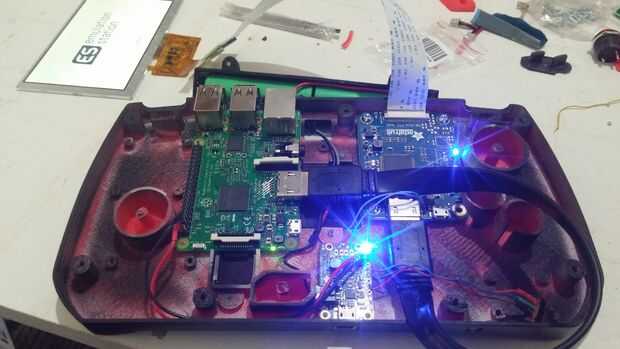

Para el vídeo se conecta el cable HDMI delgado entre el frambuesa y el Decodificador HDMI. Del decodificador venta un cable FPC se conecta a la extensión FPC y luego a la pantalla.
La pantalla debe ser configurada en el archivo de configuración de Retropie en la microsd. /boot/config.txt
- hdmi_force_hotplug = 1
- hdmi_group = 2
- hdmi_mode = 1
- hdmi_mode = 87
- hdmi_cvt 800 480 60 6 0 0 0
- Overscan = 1
AUDIO

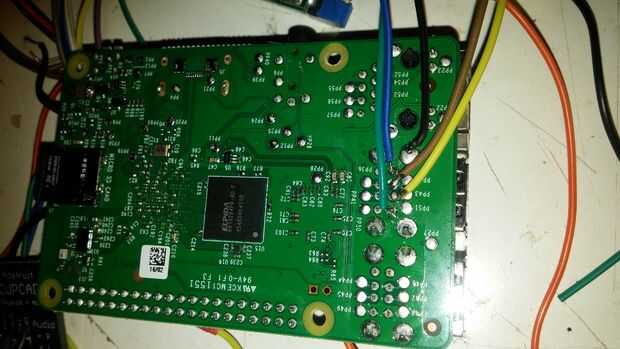

Para el sonido, el portátil cuenta con una salida para audífonos y 2 parlantes de 2w cada uno. Para esto se usa audio de un adaptador de USB, ya la salida de audio del frambuesa no es de muy buena calidad. Para no tener un USB asomado, se sueldan los cables al frambuesa desde abajo, manteniendo la conexión al interior. El adaptador de audio tiene una salida de radiotelefonía es desoldada. La salida de audio queda como entrada para audífonos. De esta misma entrada salen cables hacia el amplificador, el cual potencia los 2 parlantes. El cable de 5v le da poder al amplificador cuenta con un interruptor de manera de apagar los parlantes al usar los audífonos. Además hay dos tacto interruptores dos el volumen de los parlantes por software.
Para configurar la salida de audio hay seguir la siguiente guía.
