Paso 1: Determinar el voltaje de entrada adecuado
En primer lugar, echemos un vistazo al esquema para averiguar donde podemos aplicar potencia y cuánto. En otras palabras, ¿qué tensión de la batería es segura de usar, y donde nos conectamos?

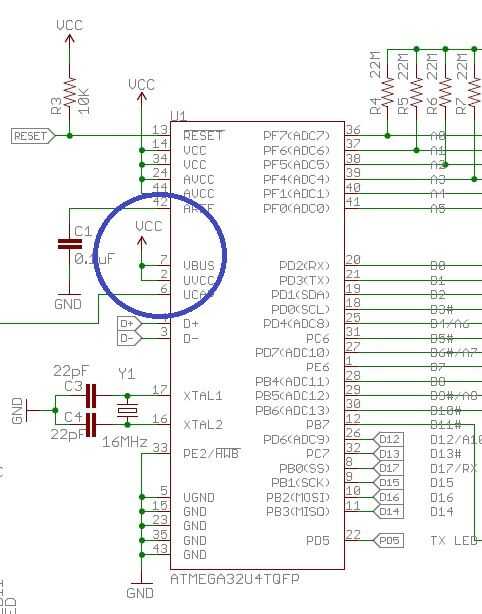

Hay un esquema para el Makey Makey en PDF Publicada en Sparkfun. Alimentación y tierra de entrada de los pernos se muestran en el lado izquierdo del procesador (en un círculo en la foto ampliada que adjuntamos).
Por el Atmega328 Datasheet (Página 2), voltaje de funcionamiento del procesador es de 1.8 a 5.5V. Si el voltaje de entrada es demasiado bajo, no funcione correctamente. Un voltaje de entrada demasiado alta puede dañar el dispositivo. En el esquema podemos ver que no hay ningún otro circuito para proteger o regular el voltaje de fuente (como es el caso con algunas placas de Arduino que contienen un regulador de voltaje), así que tenemos que permanecer dentro de ese rango.
En el lado izquierdo del esquema PDF son los encabezados de conector en la parte inferior de la Junta Makey Makey (mostrada aquí en la segunda ampliación). JP14 representa el Makey Makey mentira conector lado hacia arriba, el conector en la parte superior central. Conectamos nuestros alambres de soporte de batería para los 5V y GND pernos de este conector.
(Nota: el esquema de Sparkfun muestra JP14 como un conector de 6 pines, mientras que el conector real en el tablero tiene siete alfileres. Referirse a la impresión en la placa para determinar el correcto pernos para conectar los cables de soporte de la batería).
