Paso 3: Conecte el circuito y la prueba

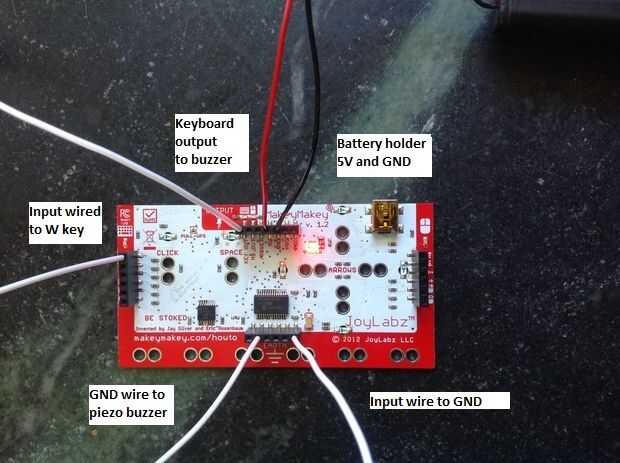

Con el lado de conector de Makey Makey arriba, conecte las entradas, salidas y alimentación como sigue:
Salida: Conecte el zumbador piezoeléctrico conectando el pin de salida del teclado del conector central superior a la positiva (+) terminal en el zumbador. A menos que tu timbre tiene cables de corriente y tierra Unidos, utilice uno de los cables de puente blanco y pinza cocodrilo. Conecte el terminal restante del zumbador a uno de los pines GND/tierra en el conector inferior de centro.
Entrada: Inserte un alambre de puente blanco en el conector de tierra/tierra y un segundo puente de alambre en el pasador W del conector izquierdo. Estos servirán como sus controles. Cuando se les tocan juntos, que completan el circuito y causar el timbre al sonido.
Energía: Con la energía de la batería apagado, inserte el cable negro de la batería en el pin GND en el conector de la parte superior central. Inserte el cable rojo en el pin de 5V en el mismo conector.
Activar el soporte de la batería, y pellizcar o tocar juntos la entrada de los cables para realizar la conexión entre el perno W y tierra. (Vea foto o video incrustado). Usted debe oír el sonido del zumbador. Si no funciona, asegúrese de que ha conectado correctamente, y que todo lo está haciendo una conexión sólida.
Ahora que su Makey Makey es pilas, ¿qué puede hacer con él? Con el timbre, usted podría hacer en un 'golpe secreto' timbre que suena cuando alguien toca dos conductores al mismo tiempo. Ahora que es portátil, se podría colgar en el interior pomo (teniendo cuidado de mantener las conexiones de cables.). Podría coger a un ladrón de galletas por conectar un cable entre el conector de tierra y un trozo de papel de aluminio en el piso y conecta el cable de entrada a otro pedazo de papel de aluminio sobre la tapa del tarro de galletas. Cuando el pilferer cookie los pasos de la hoja (en los pies descalzos, por supuesto) y elevación de la tapa del tarro de las galletas, él o ella termina la conexión y pone en marcha el timbre!
