PiMiDi: Una frambuesa Pi caja Midi, o cómo aprendí a dejar de preocuparme y amar MIDI (1 / 5 paso)

Paso 1: Materiales necesarios

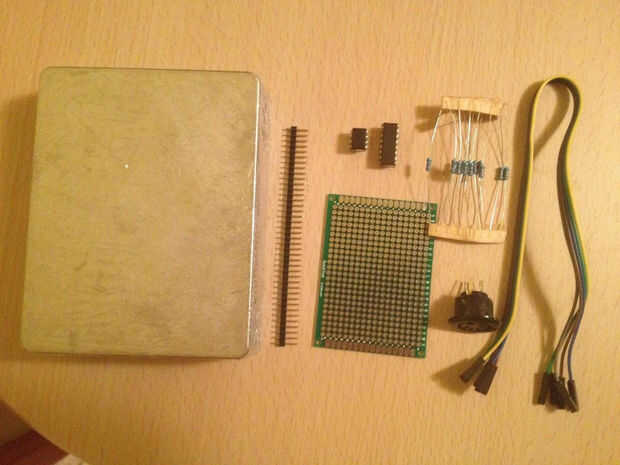

Necesitarás un par de cosas para empezar:

  • Frambuesa Pi (cualquier modelo debe trabajar, he usado modelo B)
  • Hammond 1590BB alumin (i) um recinto (o similar)

Componentes electrónicos para el cableado hasta el MIDI a la frambuesa Pi:

  • Placa de prototipos PCB (espaciamiento 2.54mm/.1″, doble cara es el mejor)

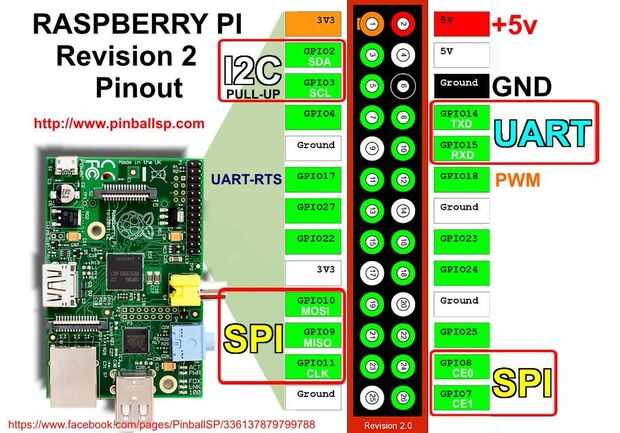

  • Pines del conector del PCB (26 para la frambuesa Pi GPIO)
  • Inversor de disparador de Schmitt 7414 hex (o equivalente: SN7414, 74HC14, etc..)
  • Un Opto-acoplador (usé 6n138, otros: 6n137, 6n139, PC900 *)
  • Un diodo (como el 1N4148, 1N914, o similar)
  • 470 Ohm y 1 k Ohm resistor
  • Cinco resistencias de 220 ohmios (1 MIDI de entrada, 2 para cada salida de MIDI)
  • Un enchufe MIDI para cada entrada y a través de/salida
  • Cables para conectarlo todo

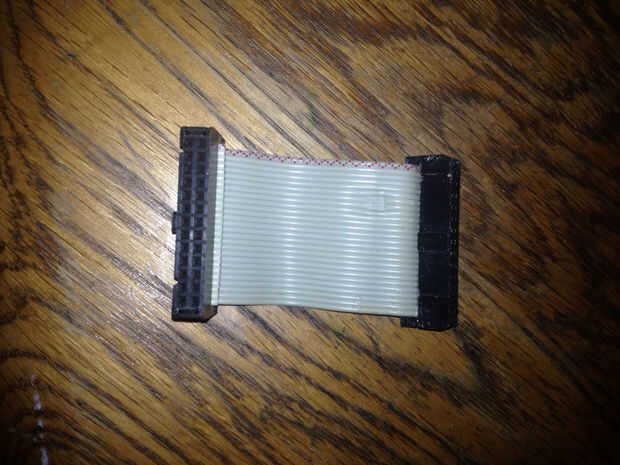

  • (opcional) conector de 26 pines GPIO cinta para conectar Pi a la PCB
  • (opcional) LED con resistencia ~ 330 Ohm
  • (opcional) un interruptor de botón

Herramientas que necesitará para hacer el trabajo

  • Cautín y soldadura
  • Un taladro con broca diferentes tamaños (1/8, 1/4, 5/8)
  • Musica MIDI gratis para mantenerte motivado
