Paso 3: Perforar los agujeros en Alumin (i) um

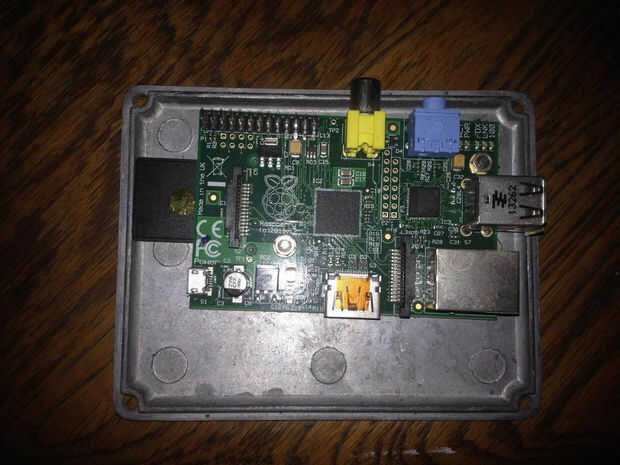

Una vez que tienes tu electrónica soldar correctamente en el PCB, es un buen momento para dar a sus ojos un descanso y trabajar en el caso de su PiMiDi. Comience poniendo el Raspberry Pi en la tapa inferior de tu caja de stomp. Debe colocarse con el gato del USB, audio y conector RCA más cerca a los lados. Tarjeta del SD de la Pi apenas debe tocar el otro lado de la caja sin pasar sobre el borde interior de la tapa. Usando un marcador sharpie, haga una marca pequeña en la tapa donde los dos orificios lo sostenga en su lugar.

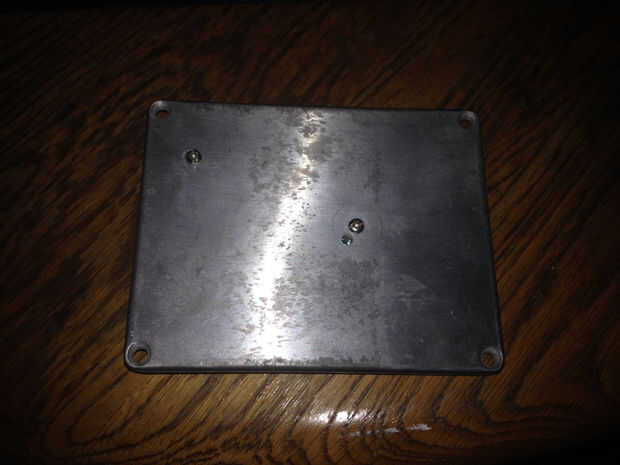

A continuación retire el Raspberry Pi y perforar dos 1/8" en la tapa donde se marcó. Si lo hiciste bien, los agujeros deberán estar alineados perfectamente y se puede montar su Pi en la tapa con dos tornillos (y separadores si los tienes). Hice un error en un ángulo de la perforación y sólo perforar un segundo agujero a la línea hasta mejor. No te preocupes nadie verá cuando está en el piso o para mesa.

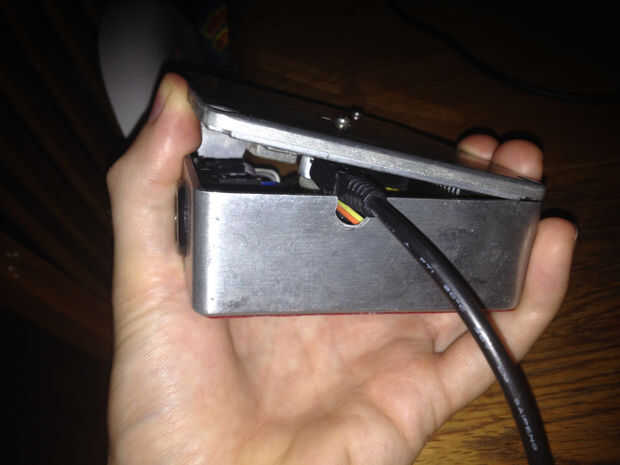

Verifique que su Pi encaja perfectamente en la caja con la tapa casi totalmente cerrada y tomar nota de donde viene el cable de alimentación en el lado de la caja. Perfore un agujero pequeño (aproximadamente 1/4") para permitir que el cable de alimentación conectar dentro de la caja mientras está cerrado. Perfore agujeros de 3 (aproximadamente 5/8") en el lado opuesto a los conectores de audio para los conectores MIDI. También perforar cualquier que desee para el audio, video, puertos USB y ethernet.

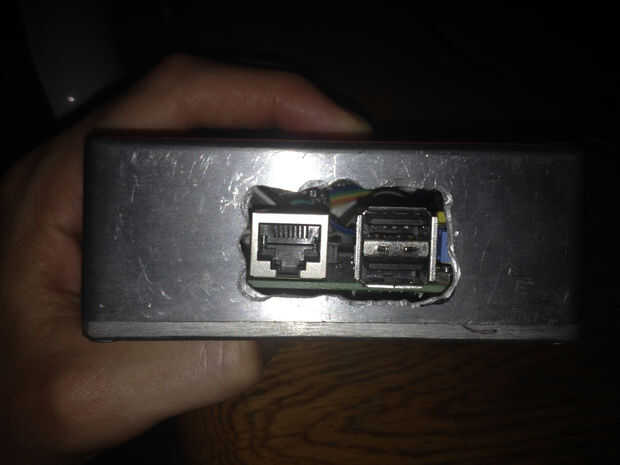

Porque quería usar el USB y el puerto ethernet, me perforaron una forma aproximadamente cuadrada en un lado de la caja y luego lentamente a cabo había presentada con una lima de mano. Recomiendo usar una herramienta dremel o máquina CNC si tienes uno, de otra manera que verán como "bonita" como la mía no.

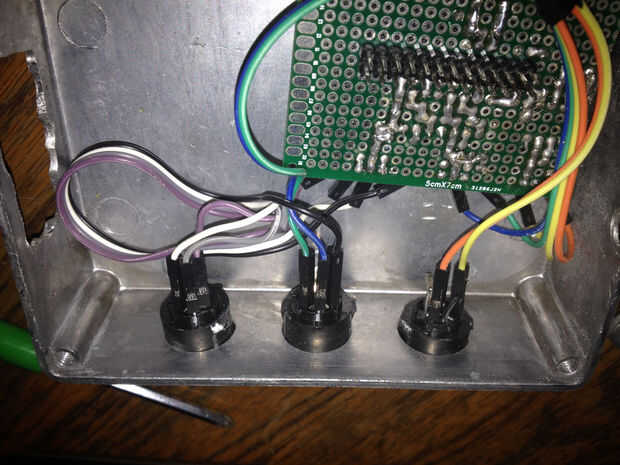

Pruebe la colocación de su MIDI conectores y todos los cables antes de conectar el tablero del PWB, permitiendo espacio extra para cada tapón. Una vez que estés satisfecho conectar la PCB con la Pi y cables hasta los jacks MIDI. Las partes posterioras de los jacks MIDI deben tener #'s 1-5, pero si no el esquema muestra el conector de la parte posterior lado donde conectar la PCB cables, no la cara donde se conecta un cable MIDI.
