Pin de soldadura integrada smd ics como qfn de la mano (3 / 5 paso)

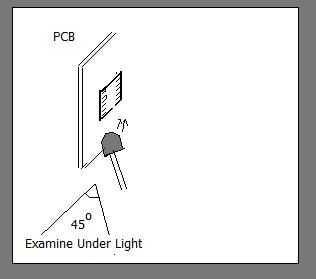

Paso 3: Examinar bajo luz

Ahora utilizar la luz LED fuerte por "parte posterior del PCB" en 45 grados.

¿Por qué? este ángulo juntos permitirá que la parte de cobre en los lados de los cojines PWB y QFN visibles.

Alinee con cuidado el IC hasta dos pasadores de esquina contiguo coinciden con cojines.

IMPORTANTE. :
Ver que IC se coloca de tal manera que son un poco visibles. Va a tocar las teclas para colocar lo IC.
