Paso 8: Conexión del interruptor y el poder

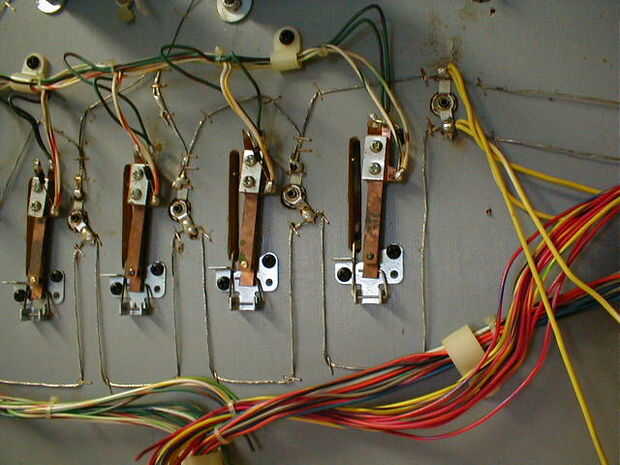

El primer paso para conectar todo es localizar la cadena GI. Por lo general GI está situado a lo largo de los bordes de un campo de juego. Por ejemplo, en la parte superior de un plyfield entre los carriles en la parte superior, bajo los plásticos, por lo general habrá lámparas. Estas son siempre las lámparas GI. Otro clásico GI está bajo hondas (los broches triangulares por encima de las aletas). Cada lámpara de GI tiene dos cables - alimentación y tierra. Les siguen en el campo de juego hasta que encuentre donde salen en el arnés de cableado. En la primera imagen a continuación, puedes ver donde el cableado de la lámpara funciona de lámpara antes de finalmente salir en cable aislado a la derecha.

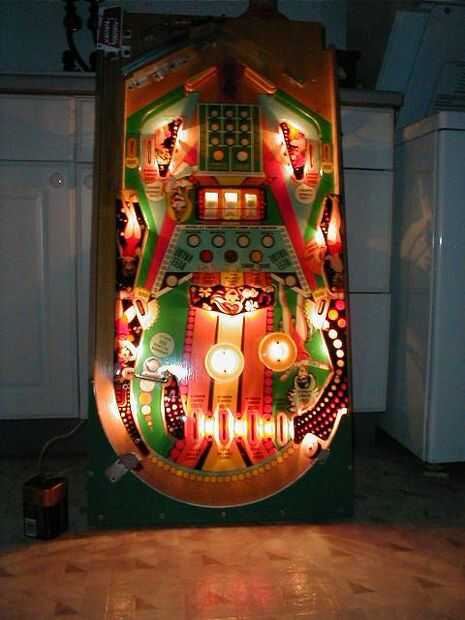

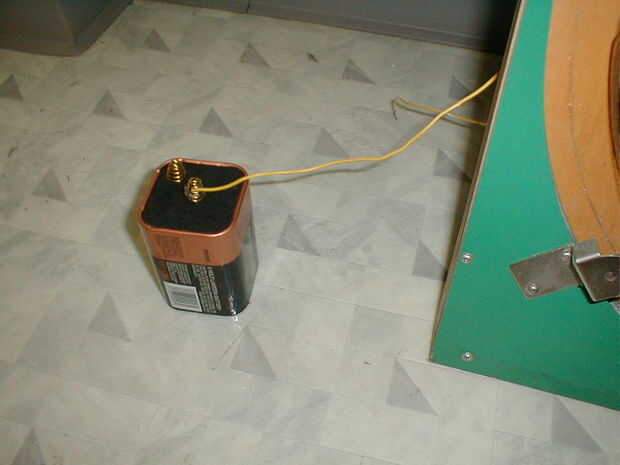

Tire estos dos cables, uno a gancho la terminal de la batería y uno + - terminal. Su campo de juego se debe apenas luz para arriba - así de fácil! Si sólo algunos de los GI se ilumina, entonces tienes un descanso en algún lugar que vas a tener que cazar.

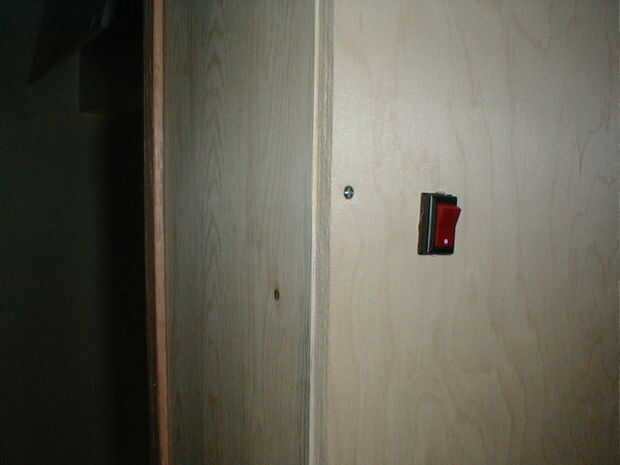

Una vez que sepa que su electrónica está adecuado se puede instalar el interruptor. Tengo un interruptor DPDT de Radio Shack, aunque más tarde me di cuenta de que podría se utilizado una SPDT tan fácilmente. He utilizado un interruptor que pegado a la madera y atornillada por la parte posterior. Lamentablemente fue sólo 1/2" de profundidad, igual que mi madera por lo que no fue ninguna separación atornillar abajo. Terminé justo pegando encendido con pegamento caliente.

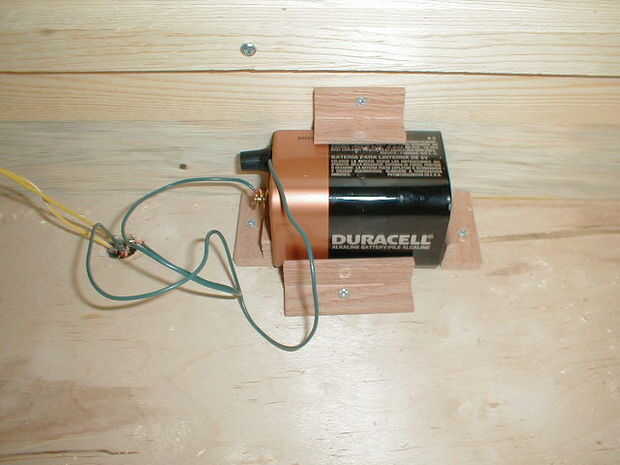

Cableado del interruptor es bastante sencillo. Lo que añadí en el último minuto fue una poco jaula de holding para la batería con piezas de desecho de la moldura. Se puede ver cómo básicamente sólo había atornillada les alrededor de él. Esto mantiene la batería en su lugar al moverse la mesa.
