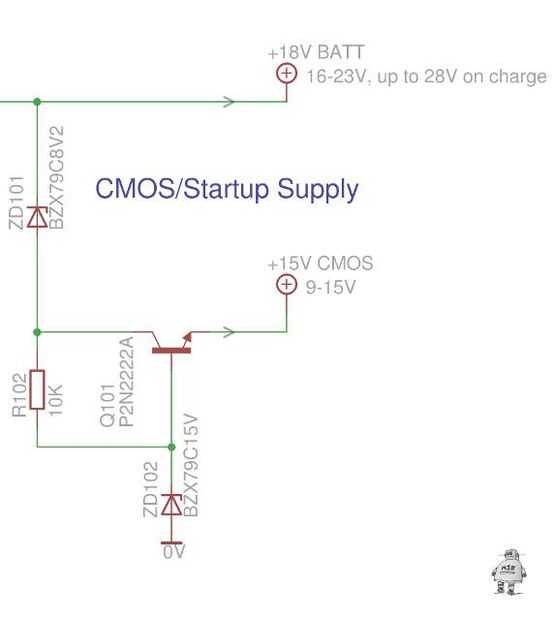

Paso 9: CMOS/Inicio fuente
Necesitaba una potencia de la fuente (con el bajo dren) a utilizarse sólo para alimentar el circuito de encendido-apagado (los CMOS). La batería (gama: plano 14.4v, a 27v mientras se carga) cae a un carril no crítico 9-15V. Esto está siempre conectado a la batería, por eso no deben perder energía. Fuga en esto está típicamente bajo uA cuando en batería solamente, que es lo que importa.

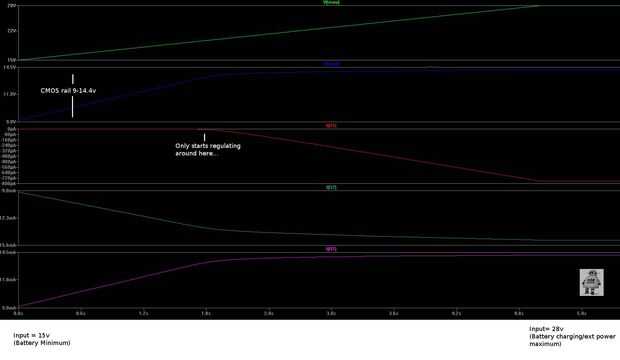

Condición de salida entrada salida
26.5V 265uA (14.4v hacia fuera) batería desconectada, cargador de corriente (max abs)
23.7V 14.4uA (14.4v hacia fuera) con la batería cargada, cargador de corriente (máx.)
15.2V 0uA (7.5v hacia fuera) con la batería "muerta" (abs min)

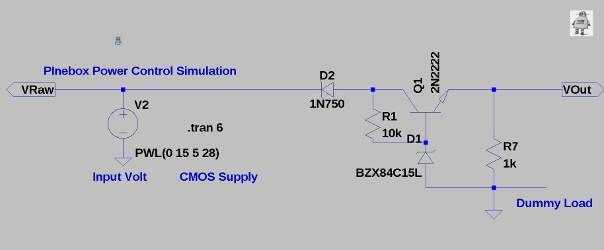

ZD101 peelings (valor ajustado después) la mayoría de la tensión sobrante, dejar ZD102/Q101 regulando el resto.
