Paso 12: DC-DC convertidor Buck Mods
Este módulo de KIS3R33 se basa en el chip MP2307DN y está ampliamente disponible en eBay.
Especificación: 4.75V-23V entrada, 3A máximo corriente de salida. En «Apagar» actual disminuye a 1uA.
En esta aplicación, estoy usando rango de 8v-23v en la entrada.
Ambos de estos mods se basan en técnicas en la pajina de MP2307/KIS3R33.
Mod 1:

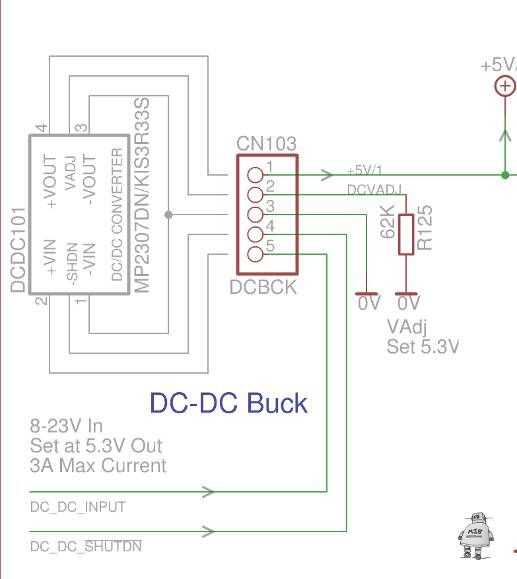

Entregado, el módulo proporciona 5.0V. El PI de frambuesa, se recomienda 5.25V. Además, como esto tiene que pasar por un FET o dos (con una pequeña pérdida), además de conectores etc.. Decidí aumentar el voltaje. Un cable extra se une al módulo para sacar el perno de ajuste de voltaje y un resistor (R125) está conectado a tierra para subir la tensión.
Hay una resistencia de ajuste interno, que no puedo ver o medida, para encontrar este valor fue "experimental".
A partir de alta por ejemplo 200K en paralelo y trabajando hacia abajo, medí el voltaje de salida en una carga no crítica. Descarga de una k le da 62 adicional 5.27v.
Esto puede necesitar más afinando más tarde para asegurar 5.25V medido en la Raspberry PI. De esta manera no hay "Plaza de arco iris de baja tensión" en el PI, que indica baja tensión
Mod 2:
Entregado, el módulo está encendido siempre. Hay una pata de "activar" disponible, que tiene doble propósito: Si, deja el módulo (desactivar/apagado--técnicamente este plantea la UVLO tan alto que el módulo no puede funcionar, por lo que se detiene). Habiendo dicho que, también controla el bloqueo de bajo voltaje (cuando flotando, casi cualquier tensión es aceptable). Traje esto hacia fuera en un cable extra también. Esto será útil en un momento!
