Paso 14: Protección de la sobretensión

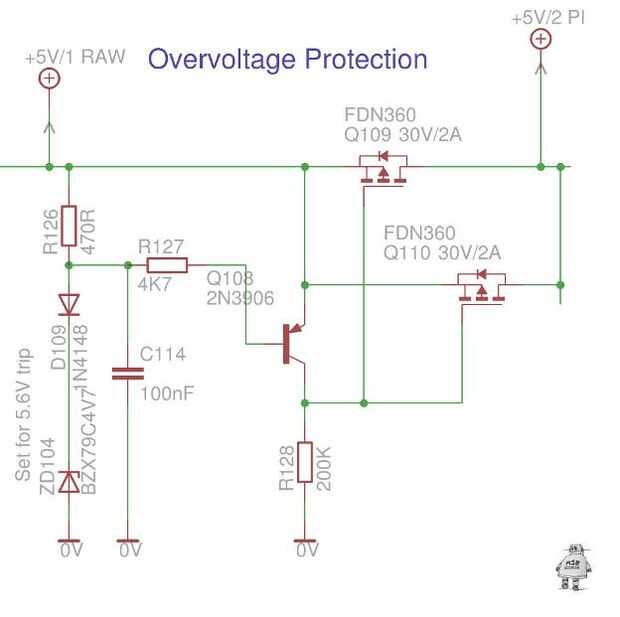

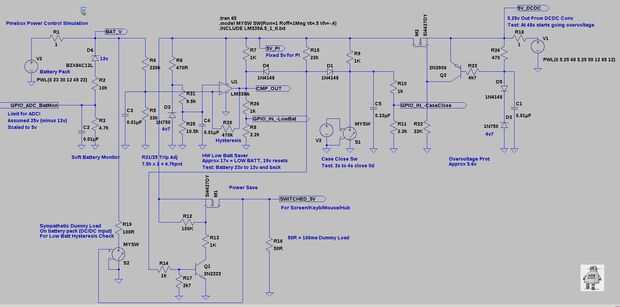

Esto está diseñado para abrir el carril de la energía a todos los elementos de 5V si la salida del convertidor buck se levanta a 6V o superior. Una falla en el convertidor buck podría entregar más de 14V a la PI/pantalla y otros componentes de la generación del humo caro...
ZD104/D109 ajuste la tensión de corte.
D109 agrega aproximadamente 0.3-0.4 v para el voltaje de Zener, además de una más 0.7V para el cruce de Q108 b-e.
Q109/Q110 están en paralelo para mayor capacidad de corriente. FETs compartan cargas muy bien cuando en paralelo, mucho mejor que los bipolares.

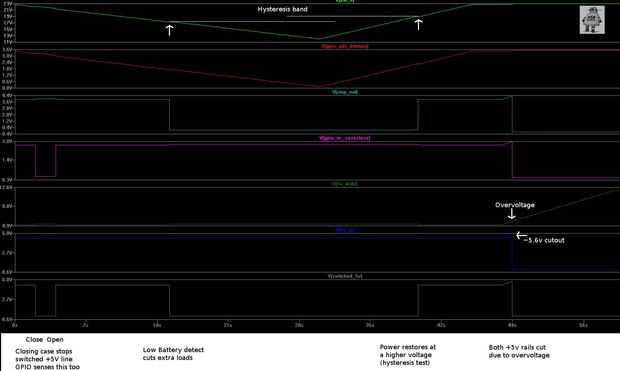

La tensión de corte se comprueba mejor con una entrada de fuente de alimentación variable en lugar de jugar con el ajuste del convertidor del buck, por lo que puede encontrarse el punto de corte con precisión. La tensión de corte está sujeta a ajuste si se eleva la tensión de salida DC-DC más (ver arriba). En teoría, este circuito nunca debe ver acción...
