Paso 16: USB Hub Mods

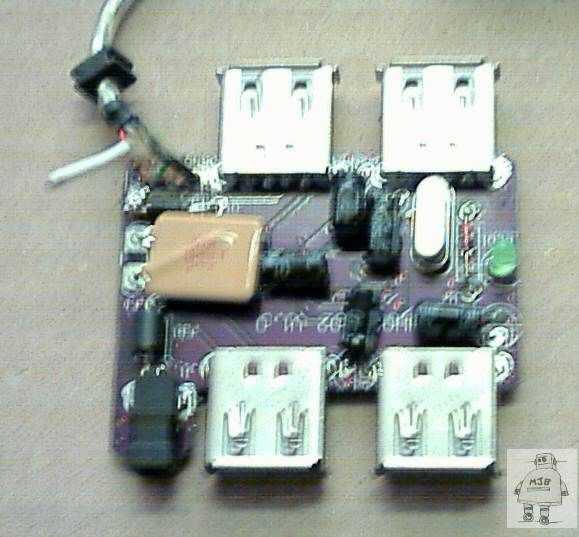

Lo cuatro puertos USB concentrador utilizado puede ser alimentado por el cable del anfitrión USB (arriba izquierda) o a través de una toma exterior (bot izquierda). He modificado este centro por lo que es sólo alimentado a través de la toma de CC--Esto es para que la frambuesa PI no intenta continuar alimentar el hub y los periféricos. También significa que va no detrás-alimentan el PI con 5V, una característica no deseada.
Sin este mod, sería imposible para "salvar" el teclado/ratón/hub USB, como el IPC continuará suministro de 5V.

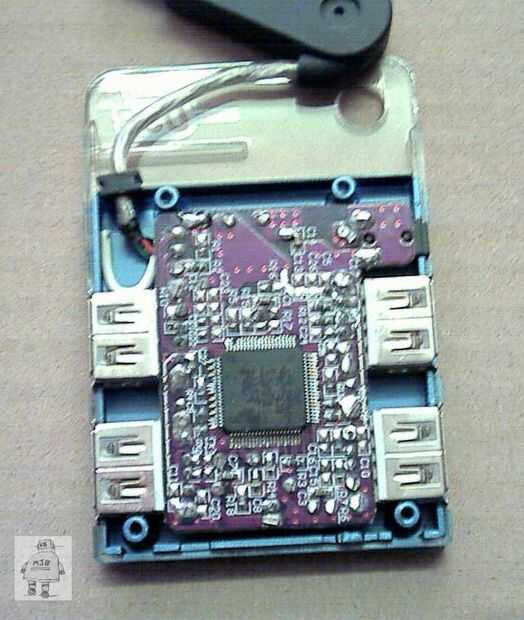

El mod es simple, sólo abrir el hub USB y "cortar el cable rojo". Esto es los 5V de alimentación de la PI y debe ser aislado y escondido fuera del camino. Ahora sólo se suministra corriente de mi FET de conmutación, mediante un cable de vuelo, en la toma.
