Pinebox: Diseño de la electrónica (18 / 31 paso)

Paso 18: 3c3 fuente

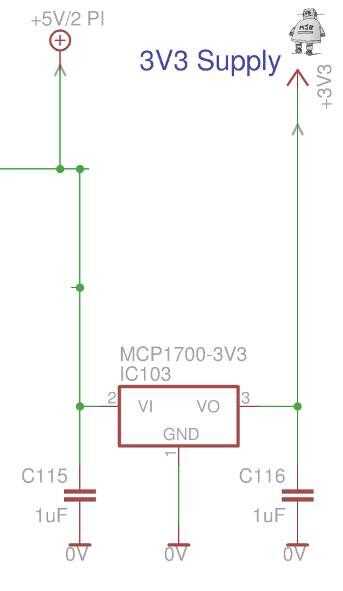

Esto proporciona un suministro de 3V3 de 250mA por partes de mi lógica, el módulo LIRC, puerto RS232 etc..

En lugar de cargar la fuente de 3V3 de Pi, que tiene una limitada actual, he utilizado un regulador separado de mi fuente de 5V. Esto también tiene algunos repuesto capacidad de 3V3 para placas de prototipo conectados al conector 40 pines GPIO, en lugar de la fuente de PIs.

No polifusible protege esta línea 3V3.
