Pinebox: Diseño de la electrónica (19 / 31 paso)

Paso 19: Altavoz/Audio In/Out Jacks

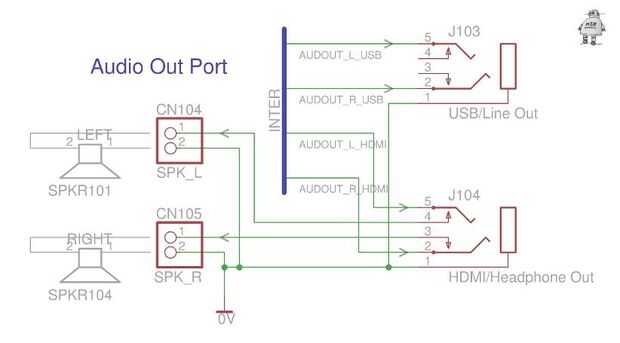

Esto lleva a las dos vías de audio hasta el gato tomas en la parte posterior de la computadora.

1) audio estéreo de pantalla Pi HDMI de salida, que conduce los altavoces internos auriculares externos OR.

2) línea la tarjeta de sonido USB.

Entrada de mic de la tarjeta de sonido USB está conectado directamente a un micro en la tapa, por lo que no se muestra aquí.

EDIT: Imagen debe debe mostrar "USB LINE IN", no... cambios de diseño...
