Paso 20: Frambuesa PI IO paso
Un plomo de forma IDE 40 pasa el conector GPIO RPI todo hasta la placa inferior, a través de la bisagra, a CN201, donde vuelve a aparecer como un enchufe de 40 manera CN202. Esto es para que proyectos de desarrollo para ser enchufado en cuando se quita el teclado para tener acceso.
Conector CN204 roba de alimentación (5V vía polifusible F102--valor por decidir pero probablemente alrededor de 250ma y 3V3) de la placa de potencia inferior. Estos se utilizan para proporcionar carriles 3V3 y 5V impulsado/protegido para el conector de IO.

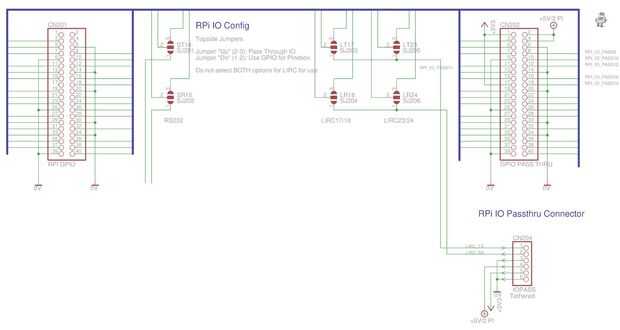

Soldadura de puentes se proporcionan para reasignar IOs inevitablemente utilizados por Pinebox (anticipando un choque de IO para otros proyectos!). Estas son Unidas de una manera u otra, dependiendo de si el pin de frambuesa PI IO se utiliza para una función PInebox o pasar a través de otro proyecto.
PI Pi Func Pin JumperLbl "derecha/hasta 2-3" "izquierda/abajo 1-2"
GPIO14 GPIO14 ST14/201 8 RS232 TXD
GPIO15 10 GPIO15 SR15/202 RS232 RXD
GPIO17 11 GPIO17 LT17/203 LIRC TX (por defecto)
GPIO18 12 GPIO18 LR18/204 LIRC RX (por defecto)
GPIO23 16 GPIO23 LT23/205 LIRC TX (Alt)
GPIO24 18 GPIO24 LR24/206 LIRC RX (Alt)
ADVERTENCIA: No coloque ambos TX LIRC (203 con 205) u opciones de LIRC RX (204 con 206) a la vez o GPIOs serán puente juntos.
