Paso 22: Software Battery Monitor

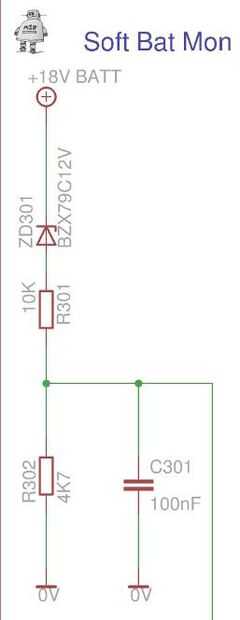

Control de nivel de la batería se realiza en el software. Este circuito desciende el voltaje de la batería, luego escalas para el ADC (rango 0-5V)
La escala ha sido elegida para que un voltaje de 14V (batería) es 0.79V en el ADC, y 25V es 4.3V en el ADC. Esta mejor cubre la gama de la batería del plano de carga, con una pequeña sala en los extremos de sobre/bajo.
Calibración se realizará en el software.
Sé que control pack capacidad por tensión no es la forma más precisa, pero da una simple indicación. Mi plan es para calibrar la batería de "cargada" a la "batería baja" en una carga constante y registrar el voltaje vs tiempo para estimar la duración de la batería restante.
Esto se puede hacer en software, la tensión de grabación cada segundos (x), a partir de cuando se quita la alimentación externa, hasta el cierre.
Esta tabla de resultados sería batería futuro almacenado y utilizado para los cálculos y se repetirían el paquete de las edades, o si las células son reemplazadas.
