Paso 24: Dirección/Flash de la cámara

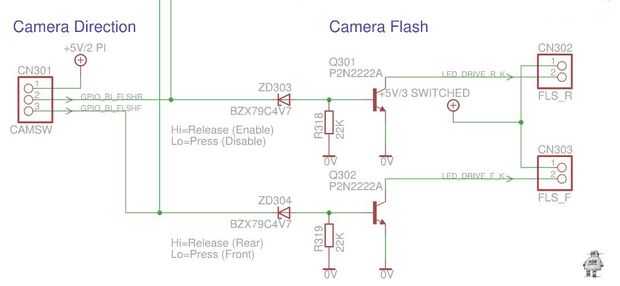

Dos GPIOs se utilizan para conducir la parte delantera y trasera destellos y luces para el hilandero/módulo de cámara. El mismo GPIOs se utilizan como entradas para detectar dos microinterruptores para la detección de la dirección de la cámara. (Frontal, trasera, lateral, apagado)
De forma predeterminada, quedan estos pines como salidas, estado = 0, para mantener las luces.
Para leer los interruptores de dirección de cámara, le da la vuelta a la entrada, leer, establecer como salida otra vez.
Para disparar el flash, ajustar estado = 1, espera, estado = 0,

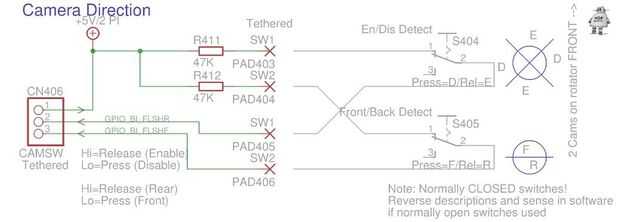

Como insumos: débil pull ups (47K, R411/R412, no se muestra aquí) se utilizan para que la posición del interruptor (abierto/cerrado) no interfiere con la impulsión del LED (forzar o desactivar!): oscilación de voltaje medido como entradas como 0.0v (interruptor abierto), 3.5v (interruptor cerrado)
Como salida: Zener ZD303/304 proporciona un voltaje gota/diferencial para que no arrastre la ensambladura transistor del b-e voltaje en el nodo GPIO a 0.7v (bajo) todo el tiempo!

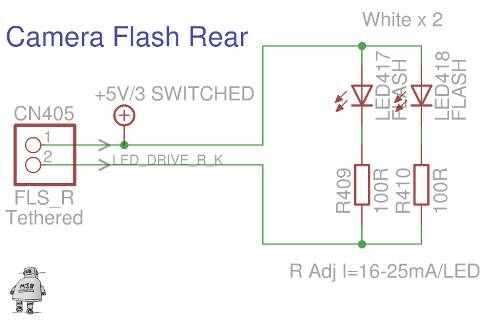

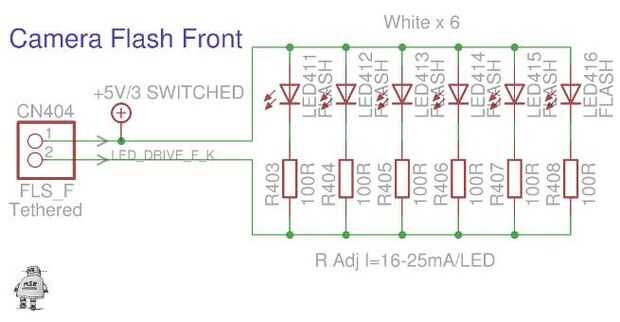

Los componentes visibles de los flashes son en dos tableros de pequeño ayudante montados hacia fuera el caso, como el enderezamiento y cámara spinner.
