Paso 26: LED repetidores y Hardware Mods
LED de actividad es muy útil, pero tristemente ellos son todo escondidos en el PI y los periféricos en la tapa. Cuatro señales de LED han sido recogidas y traídos hacia fuera aquí.

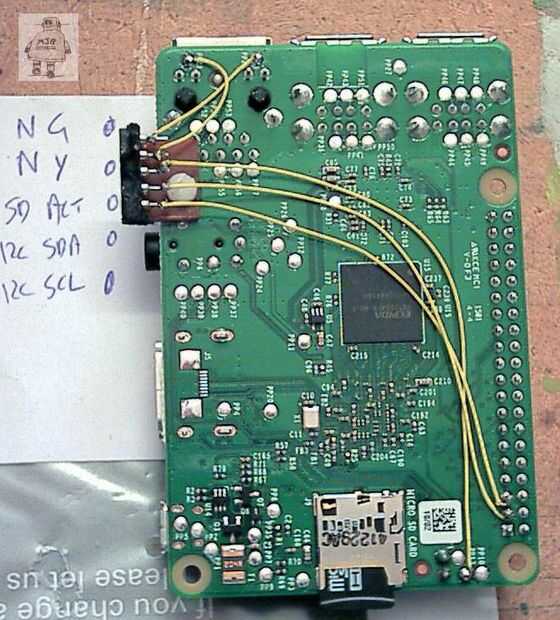

Para obtener las señales necesarias de los medios de PI secuestro algunos puntos de prueba en un pequeño conector de 5 vías (parte de un zócalo del IC dio vuelta-pin). Mientras estaba allí, robaron las señales del bus I2C, para los chips de DIO/ADC arriba.
- 1: red "Green" (PP22): de 3, 3V, en 1.4v «Actividad»
- 2: "Amarillo" (PP23) peso neto: de 3, 3V, en 1.4v "Velocidad de enlace"
- 3: actividad de la SD (de PP13): de 3.3v, de 1.9v «SD actividad»
- 4: I2C DA (pin 3 del IO Conn) "I2C datos"
- 5: CL I2C (pin 5 del IO Conn) "I2C reloj"
EDICIÓN: SD actividad realmente llevada de condujo a otro lado, en el diseño final!

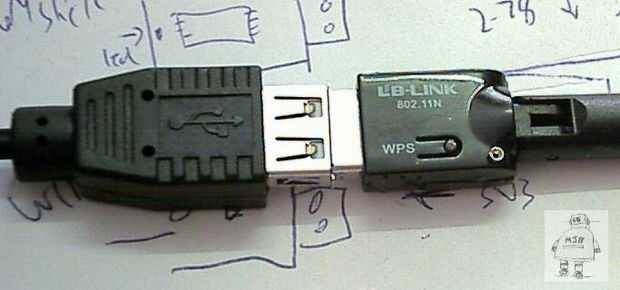

Para obtener las necesarias señales de WIFI y Memory stick adaptador necesita hacks similares, afortunadamente sólo un solo perno. Usted tendrá que encontrar estas señales por sí mismo, he probado ambos lados de los LEDs en la mía para ver que dio una variación de tensión útil, y que forma redonda era "activo". Depende si el LED está conectado a + 5V o a tierra, donde la resistencia serie, y si la luz está "encendido, pero parpadea y se apaga para actividad" (como memory stick) o "apagado, parpadea en actividad" (como WiFi).

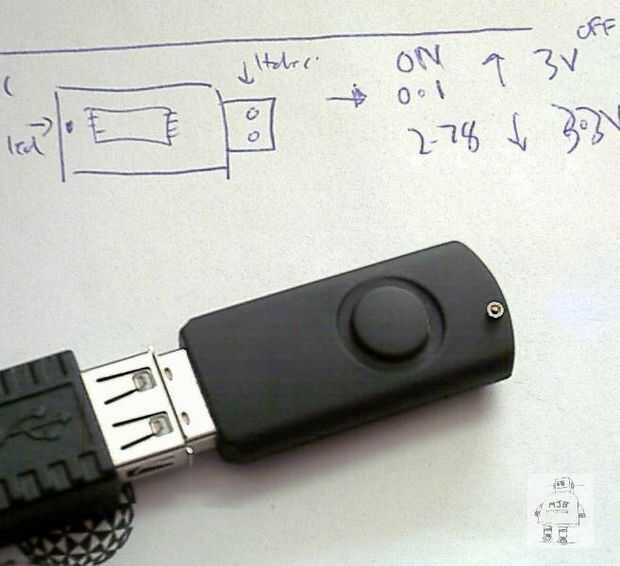

- Memstick: En 0.1v, de 3,3 v--este es un swing utilizable!

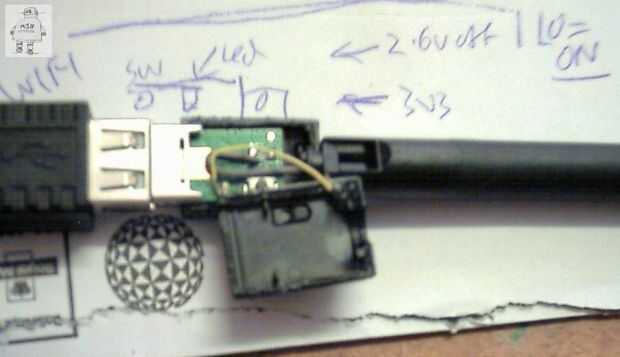

- WIFI: En: baja (brevemente) de 2, 6V--como es este.
Si otro WIFI/Memstick se usa que funciona de manera diferente (SJ301, SJ302) deba ser bridged/unbridged para invertir el sentido de LED. Por eso existen los puentes.

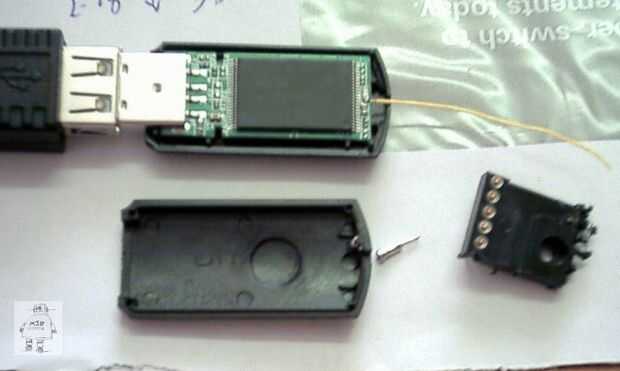

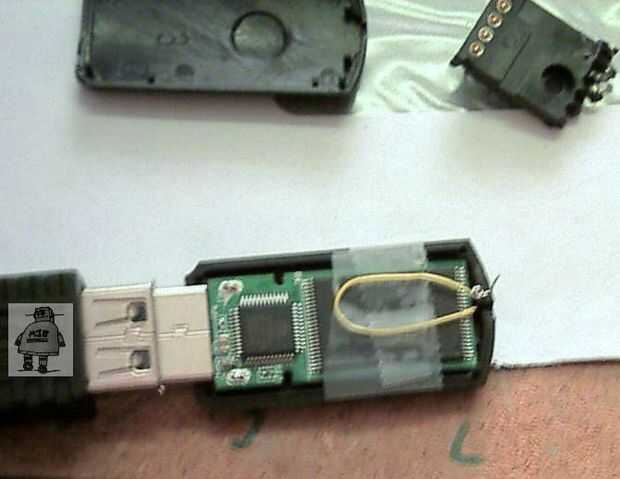

La señal es necesaria es llevada a un solo perno, mediante un fino alambre aislado y montado en la caja de plástico del dispositivo. Un punto de pegamento mantiene el perno en su lugar, se empujó hacia adentro desde afuera, entonces el alambre de soldar. Estos pines son un solo un solo perno retirar de un pin dado vuelta IC. El acoplamiento de "enchufe" se hará de la misma manera.

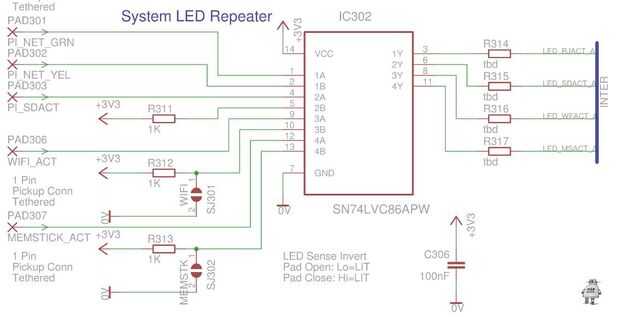

Para conducir mi repetidas LEDs, utilicé un 3V3 74LVC86 chip (XOR cuádruple). Esto permite que el sentido de los LEDs de WIFI a invertirse y memstick, un truco que he usado antes en el diseño para el manejo de señales con desconocido/responsable para cambiar el sentido.
Han conocido la luz de actividad de tarjeta SD (y luces de red), así que fijo de comportamiento en el Pi, tienen no hay cojines para invertirles.
También es necesaria la función XOR para ordenar a la red del RPi LEDs para que actividad se indica en un solo LED:-
- Enlace activo mi LED
- 0 0 0 OUT (enlace y activa = tapado, pero inactivo)
- 0 1 1 LIT (no vincular, active led = activo (porque activa LED parpadeó hacia fuera)
- 1 0 1 encendido: realmente no importa, no sea posible (no hay link, pero activo?!)
- 1 1 a 0 (ningún vínculo, ningún activo = muertos)
Los valores de resistencia de LED están marcados como TBD, como estas necesitan ser ajustadas para razonable luminosidad de los LEDs.
