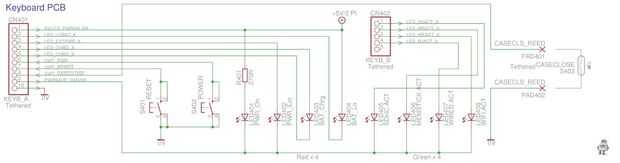

Paso 27: Teclado PCB
Esto va justo detrás del teclado USB principal y ofrece interruptores y LEDs adicionales a la operación de PInebox.
Interruptor de reinicio (S401) se conecta a través a los pines del reset de Raspberry PI. Esto será empotrado detrás de un pequeño agujero, para sólo para emergencias. Restablecer un funcionamiento PI puede corromper los sistemas de archivo USB y tarjeta SD.
Poder en/apagado/suspender interruptor (S402) conduce el CMOS cierre/GPIO mostrada anteriormente.
Interruptor en caja cerrada (S403) detecta que la tapa se ha reducido y las señales que puede hacerse ahorro de energía, se ha descrito anteriormente.
- LED401 encendido (5V carril) *
- LED402 energía externa (una fuente externa es reemplazar la batería) *
- LED403 carga de la batería (en el C/10 o "bulk" carga - sale para goteo)
- LED404 Batería baja ADVERTENCIA (16.0V)
- LED405 SDHC activo (actividad de lectura/escritura de tarjeta SDHC RPi) *
- LED406 MEMSTK activo (actividad de r/w USB Memstick) *
- LED407 cableado activo (actividad de red RJ45) *
- LED408 activa de WIFI (WIFI Dongle actividad) *
* Estas se apagan todo si caso es cerrado o batería baja.
