Paso 28: Prototipo: pedacitos de alimentación principal
Mientras que todo lo que estaba pasando diseño y dibujo, este prototipo más bien el desorden surgió. Realmente funciona, a pesar de las apariencias y sufrió mucho modding, empujando e insistencia.
Pulcritud es sobrevalorado.

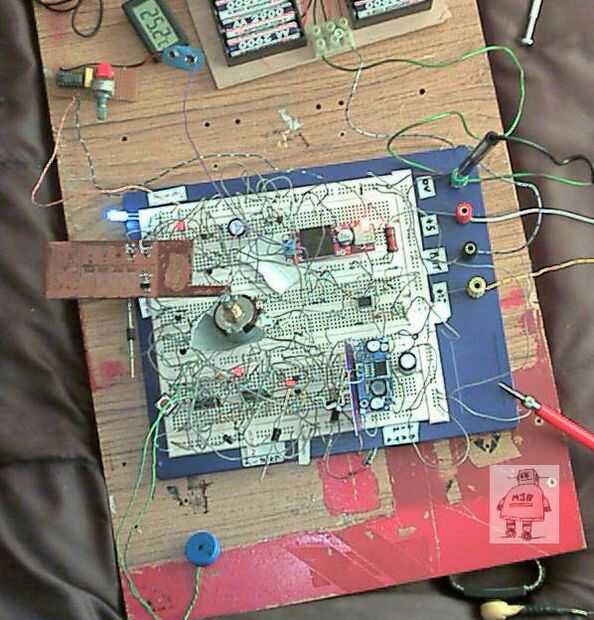

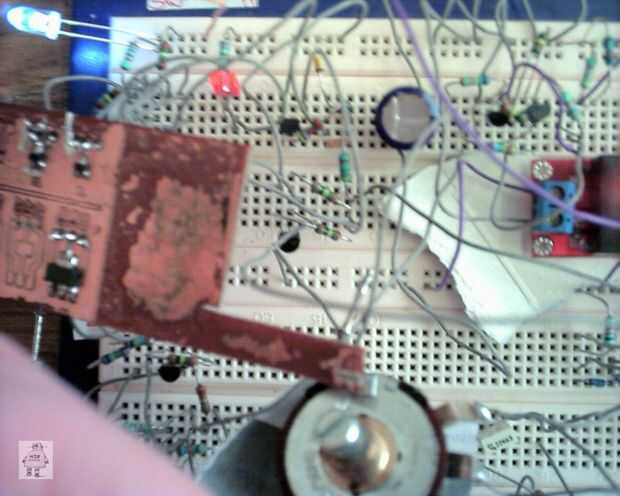

El pequeño módulo en la parte superior izquierda, primera foto, es un "pseudo-frambuesa PI" para crear la señal de apagado suave de 500 Hz. Es un oscilador de 4047 basado poco en un PCB.

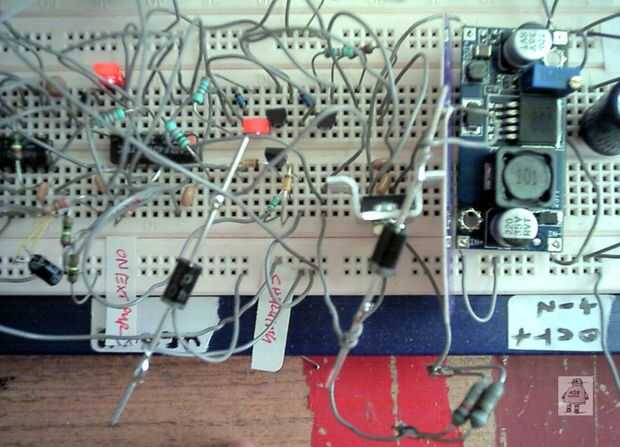

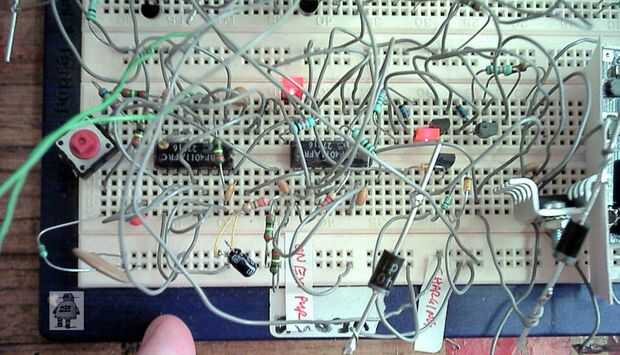

También se puede ver el tablero de arranque SMD flotando en el aire y un zumbador piezoeléctrico diagnóstico (azul) monitoreo los monostables CMOS.

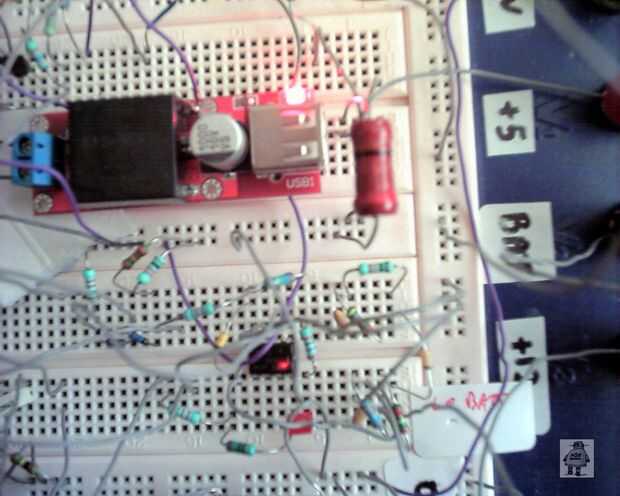

Nada de esto fue conectada a un PI en cualquier punto, es todas las cargas dummy (grasa resistencias, bombillas de bajo voltaje).
Fracaso es siempre una opción, cuando sólo está fumando resistencias.
