Paso 3: Lista de piezas
Las fotos de arriba muestran los convertidores DC-DC y baterías usadas.

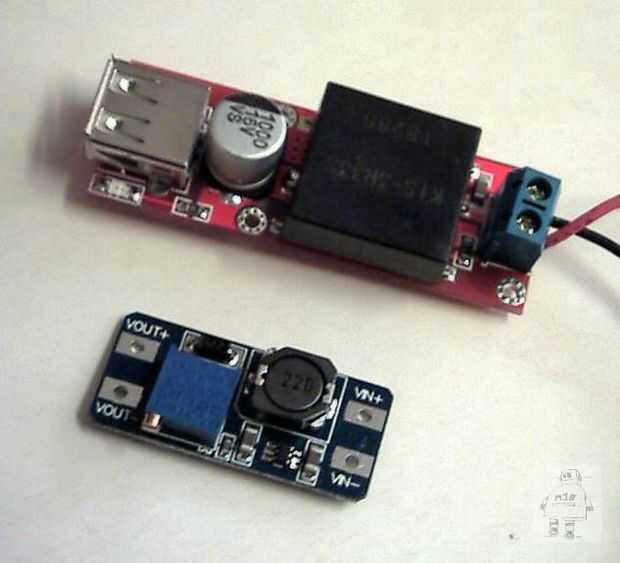

El PCB rojo es una 8-23V al convertidor del buck de 5V, para proporcionar el riel de alimentación principal de eBay.
Abajo se encuentra una pieza no funcional de los trastos, una imitación falsa de uno de ellos con componentes clasificados de abajo (la salida del diodo de alta corriente se sustituye por un diodo barato 1A, serigrafía de mala calidad y más importante--no trabaja debido a IC principal internamente está en corto circuito, voltaje de salida siempre lo mismo que voltaje de entrada!). Compré dos de estos, ambos eran el mismo. Y eso es lo malo de eBay...

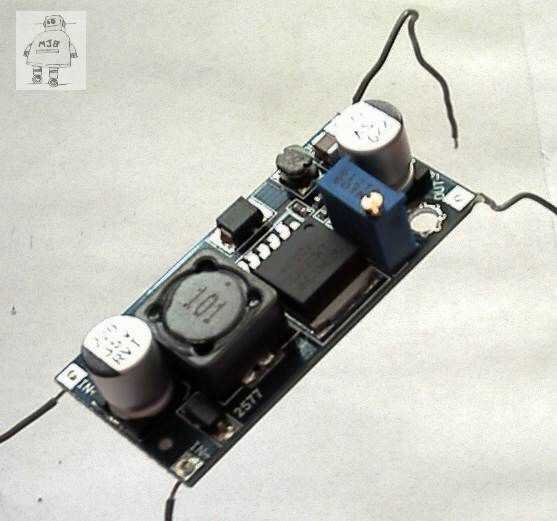

Un módulo diferente (segunda foto, también de eBay) fue utilizado en su lugar. Al menos ésta funciona!

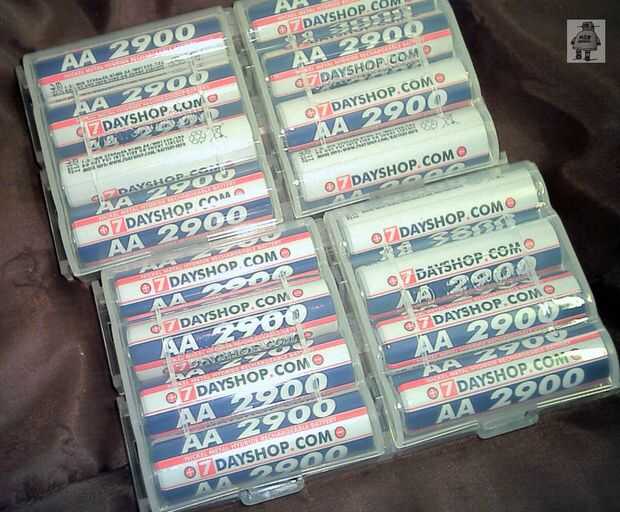

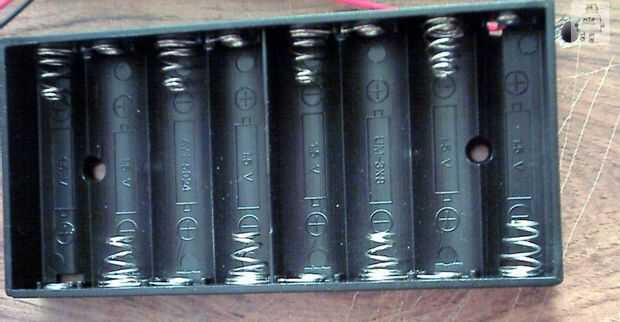

Las baterías son baterías de NiMH de poseer marca de fábrica de 7dayshop.com en un par de 8xAA portapilas.
Los FETs seleccionados fueron elegidos por su bajo voltaje Vgs (encendido)--deben trabajar en 5.0v, para su baja RdsOn (resistencia al encender para evitar pérdidas) y por capacidad de corriente adecuada.
Una lista completa de partes se coloca por debajo, que ha tenido modificaciones en la versión final vinculada aquí
